无油衬套组件圆法兰型

图片仅供参考

无油衬套组件圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定座 / 材质	固定座 / 表面处理	O型圈材质	使用衬套	类型
JT-RSCNQD	铝合金	本色阳极氧化	丁腈橡胶	Y-GSA31	标准型 ● 圆法兰型
JT-RSCNQQ	铝合金	本色阳极氧化	丁腈橡胶	Y-GSA31	标准型 ● 方法兰型
JT-RSCNQO	铝合金	本色阳极氧化	丁腈橡胶	Y-GSA31	标准型 ● 对边法兰型
JT-RSCNQX	铝合金	本色阳极氧化	丁腈橡胶	Y-GSA31	加长型 ● 对边法兰型

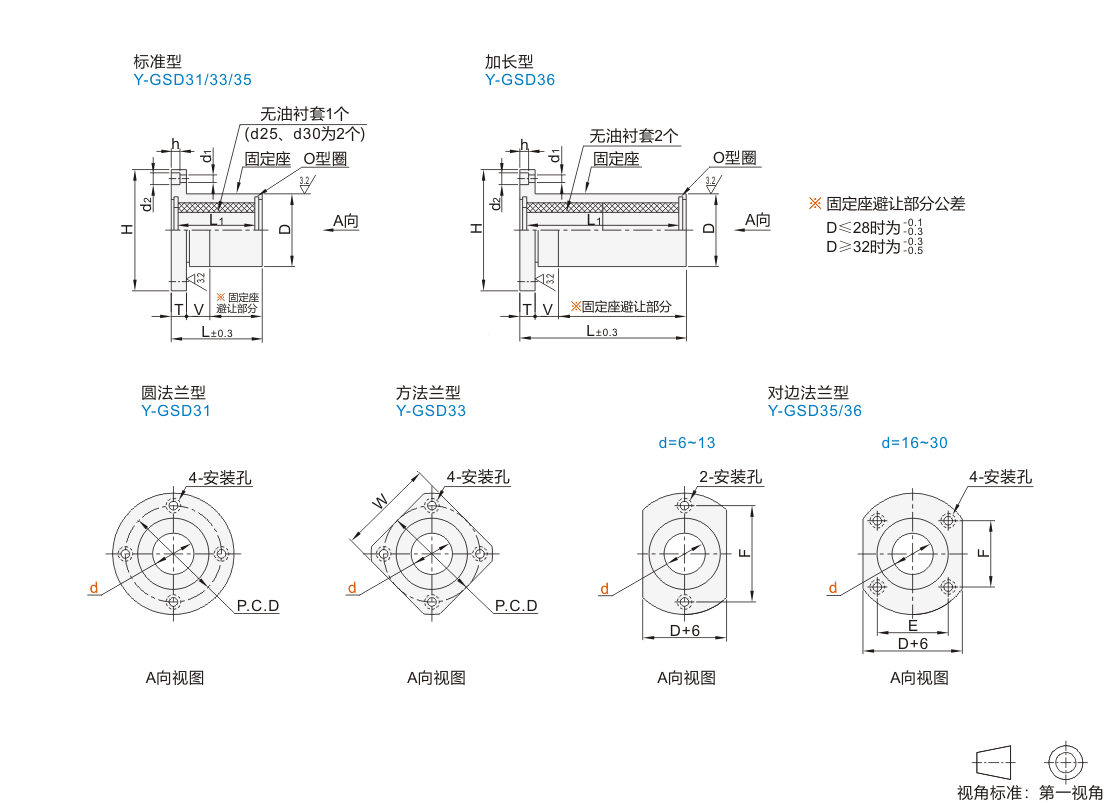

肩部底面与D部之间垂直度在0.02以内。
下述D尺寸公差的有效长度为V。
使用温度为-20℃~150℃。

选型参数

标准型

型号			D		L	V	L1	H	T	d1	d2	h	P.C.D	W	E	F
代码	d		D		L	V	L1	H	T	d1	d2	h	P.C.D	W	E	F
圆法兰型 JT-RSCNQD 方法兰型 JT-RSCNQQ 对边法兰型 JT-RSCNQO	6	+0.065 0	12	0 -0.013	19	5	13	28	5	3.5	6	3.1	20	22	—	20
	8	+0.065 0	15	0 -0.013	24		18	32	5	3.5	6	3.1	24	25		24
	10	+0.068 0	19	0 -0.016	29		21	40	6	4.5	7.5	4.1	29	30		29
	12		21		30	10	21.6	42					32	32		32
	13		23		32		23.6	43					33	34		33
	16		28		37		26.6	48					38	37	22	31
	20	+0.081 0	32	0 -0.019	42		31.6	54	8	5.5	9	5.1	43	42	24	36
	25	+0.081 0	40		59		48.6	62	8	5.5	9	5.1	51	50	32	40
	30	+0.085 0	45		64		51.6	74	10	6.6	11	6.1	60	58	35	49

加长型

型号						D						L				V				L1			H			T		d1			d2				h		E			F
代码	d					D						L				V				L1			H			T		d1			d2				h		E			F
对边法兰型 JT-RSCNQX	6		+0.065 0			12				0 -0.013		32				5				26			28			5		3.5			6				3.1		—			20
	8		+0.065 0			15				0 -0.013		38								32			32			5		3.5			6				3.1					24
	10		+0.068 0			19				0 -0.016		50								42			40			6		4.5			7.5				4.1					29
	12					21						51				10				42.6			42																	32
	13					23						51								42.6			43																	33
	16					28						63								52.6			48														22			31
	20		+0.081 0			32				0 -0.019		73								62.6			54			8		5.5			9				5.1		24			36
	25		+0.081 0			40						103								92.6			62			8		5.5			9				5.1		32			40
	30		+0.085 0			45						115								102.6			74			10		6.6			11				6.1		35			49
