大头球面定位销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

经济型定位销不做热处理，硬度较低。

选型参数

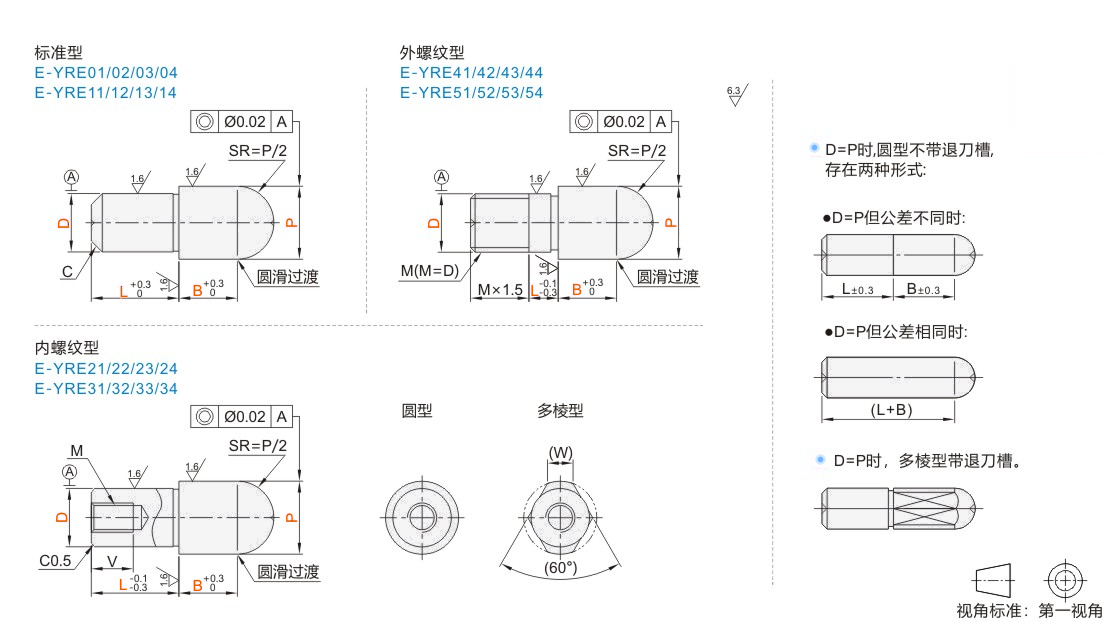

标准型

型号				最小单位0.01	最小单位1	最小单位0.1	C	(W)
代码	D公差	P公差	D	P	L	B	C	(W)
圆型 JT-VRPVSD JT-VRPVSU JT-VRPVSQ JT-VRPVSF 多棱型 JT-VRPVDD JT-VRPVDU JT-VRPVDQ JT-VRPVDF	c(+0.02~0 ) d(0~-0.02)	c(+0.02~0 ) d(0~-0.02)	1	1.00~3.00	2~3	2.0~15.0	0.1	—
			2	2.00~6.00	2~8		0.5	1.2
			3	3.00~8.00	3~10		0.5	1.5
			4	4.00~8.00	3~15		1	1.8
			5	5.00~10.00	5~15			2.2
			6	6.00~10.00	5~15	2.0~30.0		3
			8	8.00~15.00	5~18	2.0~30.0	1.5	3.5
			10	10.00~17.00	5~22	3.0~30.0	2	4
			12	12.00~20.00	6~26	3.0~30.0		5
			13	13.00~20.00	7~28	5.0~30.0		5.5
			16	16.00~27.00	8~35		3	7
			20	20.00~30.00	10~42		3	9

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1	(W)	M	V
代码	D公差	P公差	D	P	L	B	(W)	M	V
圆型 JT-VRPVUD JT-VRPVUU JT-VRPVUQ JT-VRPVUF 多棱型 JT-VRPVQD JT-VRPVQU JT-VRPVQQ JT-VRPVQF	c(+0.02~0 ) d(0~-0.02)	c(+0.02~0 ) d(0~-0.02)	5	5.00~8.00	5(9)~10	2.0~30.0	2.2	M2	3
			6T	6.00~10.00	6(9)~12		3	M2.5	4
			6	6.00~10.00	6(9)~15		3	M3	5
			8T	8.00~15.00	8(12)~18		3.5	M4	6
			8	8.00~15.00	8(12)~18		3.5	M5	8
			10T	10.00~15.00	6(12)~18	3.0~30.0	4	M4	6
			10	10.00~15.00	10(12)~22		4	M5	8
			12T	12.00~16.00	8(12)~20		5	M4	6
			12	12.00~16.00	12~26		5	M5	8
			13T	13.00~18.00	8(14)~22	5.0~30.0	5.5	M6	9
			13	13.00~18.00	13(14)~28		5.5	M8	10
			16T	16.00~25.00	10(14)~26		7	M6	9
			16	16.00~25.00	16~35		7	M8	12
			20T	20.00~30.00	12(18)~32		9	M6	9
			20	20.00~30.00	20~42		9	M8	12

( )内L尺寸适用于多棱型。

外螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1	（W）	M
代码	D公差	P公差	D	P	L	B	（W）	M
圆型 JT-VRPVFD JT-VRPVFU JT-VRPVFQ JT-VRPVFF 多棱型 JT-VRPVOD JT-VRPVOU JT-VRPVOQ JT-VRPVOF	c(+0.02~0 ) d(0~-0.02)	c(+0.02~0 ) d(0~-0.02)	3	3.50~6.00	2~8	2.0~12.0	1.5	M3
			4	4.50~7.00	2~10		1.8	M4
			5	5.50~8.00	3~12		2.2	M5
			6	6.50~10.00	3~12	2.0~12.0	3	M6
			8	9.00~13.00	5~12	2.0~15.0	3.5	M8
			10	11.00~15.00	5~17	3.0~20.0	4	M10
			12	13.00~18.00	8~17	3.0~20.0	5	M12
			16	17.00~25.00	8~22	5.0~20.0	7	M16
			20	22.00~30.00	10~22	5.0~20.0	9	M20

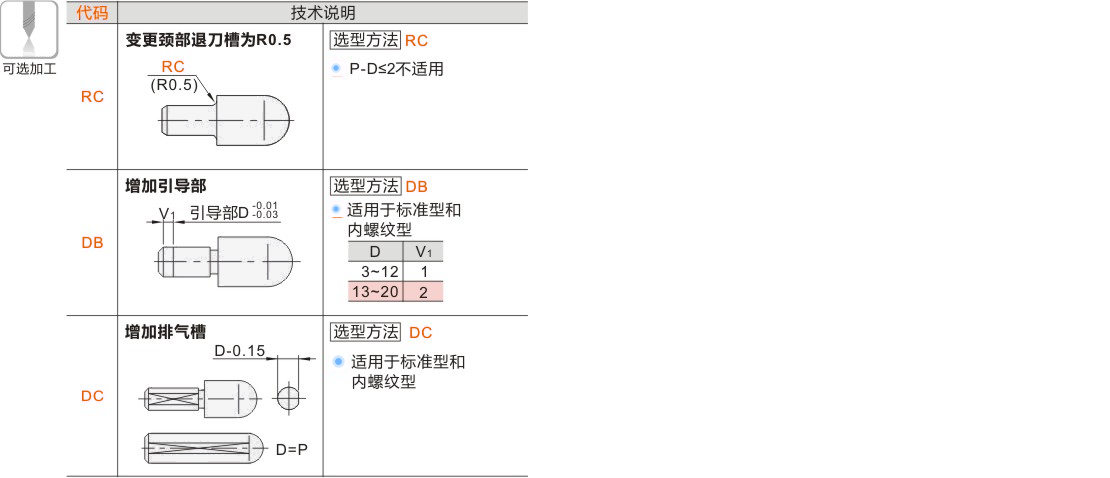

可选加工参数
