直线导轨用直柱型限位块

图片仅供参考

直线导轨用直柱型限位块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	限位孔	螺纹	本体 / 材质	本体 / 表面处理	螺栓/螺钉代码	螺母代码	类型
JT-HMWOQ	螺纹孔	粗牙	S45C	镀硬铬	—	—	单件 ● 直柱型限位块
JT-HMWOF	螺纹孔	粗牙	SUS304	—	—	—	单件 ● 直柱型限位块
JT-HMWOO	螺纹孔	细牙	S45C	镀硬铬	—	—	单件 ● 直柱型限位块
JT-HMWOX	螺纹孔	细牙	SUS304	—	—	—	单件 ● 直柱型限位块
JT-HMWOL	螺纹孔	粗牙	S45C	镀硬铬	TAY02	TBK55	组件 ● 直柱型限位块+定位螺栓
JT-HMWOM	螺纹孔	粗牙	SUS304	—	TAY02	TBK55	组件 ● 直柱型限位块+定位螺栓
JT-HMWOG	螺纹孔	粗牙	S45C	镀硬铬	TDC61	—	组件 ● 直柱型限位块+聚氨酯螺钉
JT-HMWXS	螺纹孔	粗牙	SUS304	—	TDC61	—	组件 ● 直柱型限位块+聚氨酯螺钉

特点：安装拆卸简单，定位可靠。

选型参数

选型表

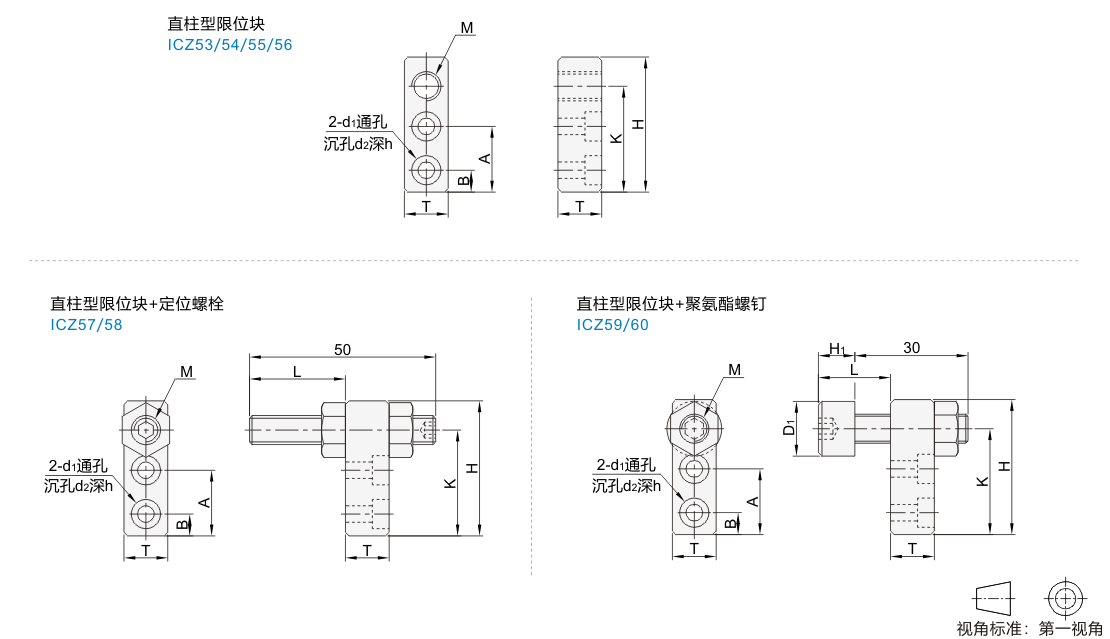

型号		T	H	A	B	M		K	d1	d2	h	H1	D1	有效调节行程L		匹配导轨宽度系列	适用怡合达导轨型号
代码	适用导轨规格	T	H	A	B	粗牙	细牙	K	d1	d2	h	H1	D1	JT-HMWOL JT-HMWOM	JT-HMWOG JT-HMWXS	匹配导轨宽度系列	适用怡合达导轨型号
单件组件 JT-HMWOQ JT-HMWOL JT-HMWOF JT-HMWOM JT-HMWOO JT-HMWOG JT-HMWOX JT-HMWXS	20B	16	45	21	8	M6×1.0	M6×0.75	37	6.6	11	6	10	15	6~34	11~24	重载20系列	IBJ/IBP-H30 IBC/IBF-H30
	25A		40					32								微型25系列	—
	25B		51					44								重载25系列	IBJ/IBP-H36 IBC/IBF-H40
	30B	22	60			M8×1.25	M8×1.0	51				13	20	7~28	14~21	重载30系列	IBJ/IBP-H42 IBC/IBF-H45
	35B	22	70			M8×1.25	M8×1.0	61				13	20	7~28	14~21	重载35系列	—
