内径D(mm) *

开口型固定环

图片仅供参考

开口型固定环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码		材质	颜色	使用温度	螺纹套材质	附件(不锈钢)	类型
JT-AXKSD	开口型	聚缩醛	白色	-45℃~95℃	SUS304	1个内六角圆柱头螺钉	标准型
JT-AXKSX	开口型	聚缩醛	白色	-45℃~95℃	无螺纹套	1个内六角圆柱头螺钉	标准型
JT-AXKDD	开口型	MC尼龙	象牙色	-40℃~120℃	SUS304	1个内六角圆柱头螺钉	标准型
JT-AXKUD	分离型	聚缩醛	白色	-45℃~95℃	SUS304	2个内六角圆柱头螺钉	标准型
JT-AXKUX	分离型	MC尼龙	象牙色	-40℃~120℃	SUS304	2个内六角圆柱头螺钉	标准型

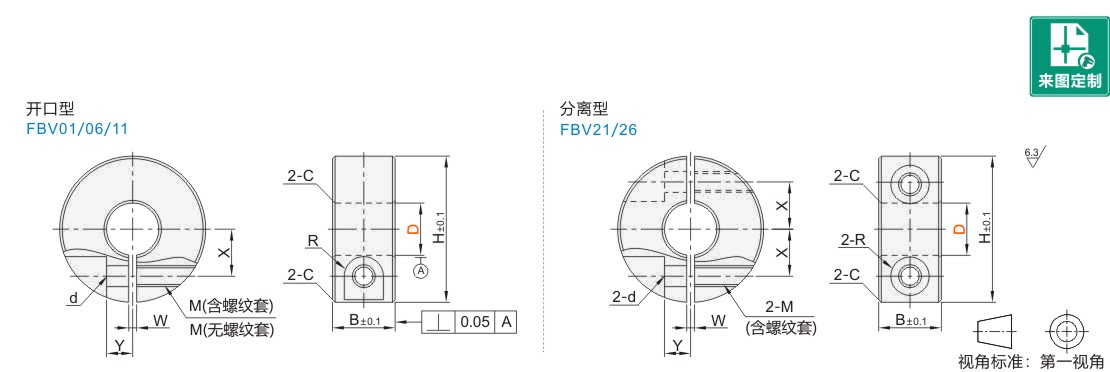

选型参数

开口型

型号			B	H	M	d	R	W	X	Y	C
代码	D		B	H	M	d	R	W	X	Y	C
带螺纹套 JT-AXKSD JT-AXKDD	8	±0.2	8	25	3	3.4	3	1.5	7	5	0.5
	10		10	30	4	4.5	3.75		9
	12		10	30	4	4.5	3.75		10
	15		12	35	5	5.5	4.5		12	6
	16		12	35	5	5.5	4.5		12	6
	20		15	45	6	6.6	6		15	8
	25			50					18	10
	30			55					20	10	1
无螺纹套 JT-AXKSX	10	±0.1	12	28	4	4.5	3.75	1.5	9	5	0.5
	12			30					10	6
	13			30					10	6
	15		15	40	5	5.5	4.5		13	8
	16			40			4.5		13
	20			49			5		16
	25			54					20	6
	30			60					21.5	8	1

分离型

型号			B	H	M	d	R	W	X	Y	C
代码	D		B	H	M	d	R	W	X	Y	C
带螺纹套 JT-AXKUD JT-AXKUX	8	±0.2	8	25	3	3.4	3	1.5	7	5	0.5
	10		10	30	4	4.5	3.75		9
	12		10	30	4	4.5	3.75		10
	15		12	35	5	5.5	4.5		12	6
	16		12	35	5	5.5	4.5		12	6
	20		15	45	6	6.6	6		15	8
	25			50					18	10
	30			55					20	10	1
