真空吸盘深凹型固定式顶部端口

图片仅供参考

真空吸盘深凹型固定式顶部端口

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

深凹型真空吸盘组件

代码	接管方式	吸盘材质	颜色	类型
JT-LUVCXD	快速接头型	丁腈橡胶NBR	黑色	固定式顶部真空端口
JT-LUVCXU	快速接头型	氟橡胶F	灰色	固定式顶部真空端口
JT-LUVCXX	快速接头型	丁腈橡胶NBR	黑色	弹簧式顶部真空端口
JT-LUVCXL	快速接头型	氟橡胶F	灰色	弹簧式顶部真空端口
JT-LUVCLD	快速接头型	丁腈橡胶NBR	黑色	弹簧式侧面真空端口
JT-LUVCLU	快速接头型	氟橡胶F	灰色	弹簧式侧面真空端口
JT-LUVCMD	螺纹型	丁腈橡胶NBR	黑色	弹簧式直接安装型
JT-LUVCMU	螺纹型	氟橡胶F	灰色	弹簧式直接安装型

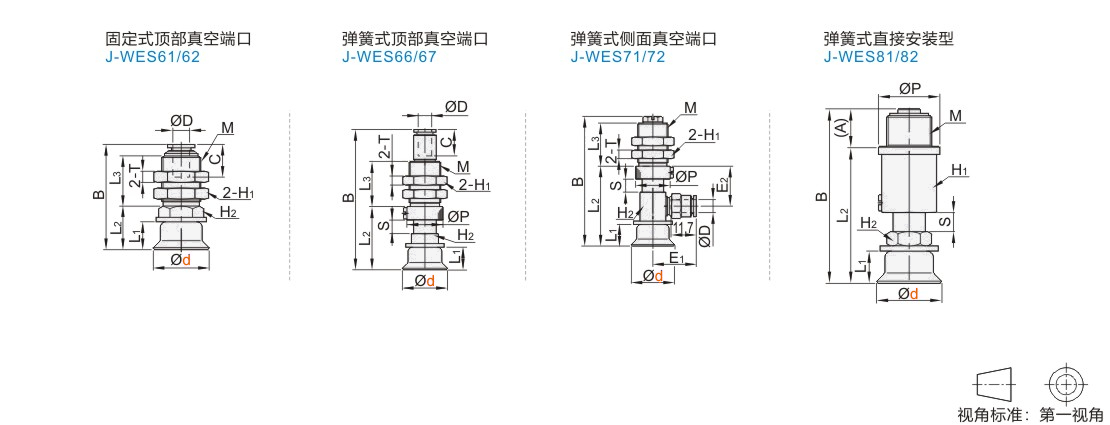

选型参数

固定式顶部真空端口

型号		B	D	M	L1	L2	L3	C	对边 H1	对边 H2	T	重量 (g)
代码	盘径d	B	D	M	L1	L2	L3	C	对边 H1	对边 H2	T	重量 (g)
JT-LUVCXD JT-LUVCXU	15	36.1	6	M12×1	10	14	18.5	11.7	14	12	4	21.5
	20	38.7		M14×1	11	16.6	18		17			36.5
	25	39.7			12	17.6						37
	30	41.7			14	19.6						39
	40	45.2			17.5	23.1						47
	50	45.7			18	23.6						53.5

弹簧式顶部真空端口

型号		B	D	M	L1	L2	L3	P	C	行程 S	对边 H1	对边 H2	T	弹簧最大负载 (N)	重量 (g)
代码	盘径d	B	D	M	L1	L2	L3	P	C	行程 S	对边 H1	对边 H2	T	弹簧最大负载 (N)	重量 (g)
JT-LUVCXX JT-LUVCXL	15	62.1	6	M14×1	10	28	20	16	11.7	6	17	12	4	4.0～7.1	36
	20	63.1			11	29								7.0～12.6	39.5
	25	64.1			12	30									40
	30	66.1			14	32									42.5
	40	69.6			17.5	35.5									50.5
	50	70.1			18	36									56.5

弹簧式侧面真空端口

型号		B	D	M	L1	L2	L3	P	行程 S	E1	E2	对边 H1	对边 H2	T	弹簧最大负载 (N)	重量 (g)
代码	盘径d	B	D	M	L1	L2	L3	P	行程 S	E1	E2	对边 H1	对边 H2	T	弹簧最大负载 (N)	重量 (g)
JT-LUVCLD JT-LUVCLU	15	60.1	6	M14×1	10	37	20	16	6	20.1	18.5	17	12	4	4.0～7.1	48
	20	61.1			11	38									7.0～12.6	51.5
	25	62.1			12	39										52
	30	64.1			14	41										54
	40	67.6			17.5	44.5										62
	50	68.1			18	45										68.5

弹簧式直接安装型

型号		B	M	A	L1	L2	P	行程 S	对边 H1	对边 H2	弹簧最大负载 (N)	重量 (g)
代码	盘径d	B	M	A	L1	L2	P	行程 S	对边 H1	对边 H2	弹簧最大负载 (N)	重量 (g)
JT-LUVCMD JT-LUVCMU	15	53	M14×1	11.7	10	41.3	19	5.8	17	12	7.9～15.0	56
	20	55			11	43.3						58.5
	25	56			12	44.3						59
	30	58			14	46.3						61
	40	61.5			17.5	49.8						69
	50	62			18	50.3						75.5
