锥形弹簧垫圈

图片仅供参考

锥形弹簧垫圈

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YXZOD	SS400	发黑	锥形弹簧垫圈
JT-YXZOU	弹簧钢	达克罗	锥形弹簧垫圈
JT-YXZOQ	SUS304	—	锥形弹簧垫圈

选型参数

JT-YXZOD

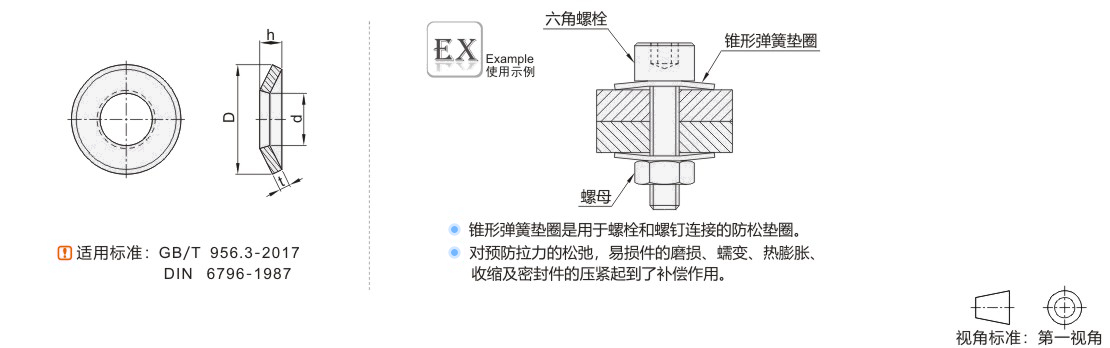

型号		d		D		t		h		适用螺杆	荷重(N)
代码	公称直径	min	max	min	max	min	max	min	max	适用螺杆	荷重(N)
(SS400) JT-YXZOD	8	8.4	8.76	17.57	18	1.8	2.2	2.24	2.6	8	14900
	10	10.5	10.93	22.48	23	2.3	2.7	2.8	3.2	10	22100
	12	13	13.43	28.48	29	2.7	3.3	3.43	3.95	12	34100
	14	15	15.43	34.38	35	3.2	3.8	4.04	4.65	14	46000
	16	17	17.43	38.38	39	3.7	4.3	4.58	5.25	16	59700
	18	19	19.52	41.38	42	3.9	5.1	5.08	5.8	18	74400
	20	21	21.52	44.38	45	4.4	5.6	5.6	6.4	20	93200
	22	23	23.52	48.38	49	4.9	6.1	6.15	7.05	22	113700
	24	25	25.52	55.26	56	5.4	6.6	6.77	7.75	24	131000
	27	28	28.52	59.26	60	5.5	7.5	7.3	8.35	27	154000
	30	31	31.62	69.26	70	6.0	8.0	8.0	9.2	30	172000

型号		d		D		t		h
代码	公称直径	min	max	min	max	min	max	min	max
(弹簧钢) JT-YXZOU (SUS304) JT-YXZOQ	3	3.2	3.5	6.64	7	0.5	0.7	0.72	0.85
	4	4.3	4.6	8.64	9	0.9	1.1	1.12	1.3
	5	5.3	5.6	10.57	11	1.0	1.4	1.35	1.55
	6	6.4	6.76	13.57	14	1.3	1.7	1.7	2.0
	8	8.4	8.76	17.57	18	1.8	2.2	2.24	2.6
	10	10.5	10.93	22.48	23	2.3	2.7	2.8	3.2
	12	13	13.43	28.48	29	2.7	3.3	3.43	3.95
	14	15	15.43	34.38	35	3.2	3.8	4.04	4.65
	16	17	17.43	38.38	39	3.7	4.3	4.58	5.25
	18	19	19.52	41.38	42	3.9	5.1	5.08	5.8
	20	21	21.52	44.38	45	4.4	5.6	5.6	6.4
	22	23	23.52	48.38	49	4.9	6.1	6.15	7.05
	24	25	25.52	55.26	56	5.4	6.6	6.77	7.75
