选择代码

选型参数

规格 *

带座轴承铸造型标准型立式

图片仅供参考

带座轴承铸造型标准型立式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
JT-YXNXDO	HT200灰铸铁	GCr15	标准型

轴承内径公差：H7
外形非安装尺寸公差：CT9
轴承座与轴承芯为间隙配合。
不承诺品牌。

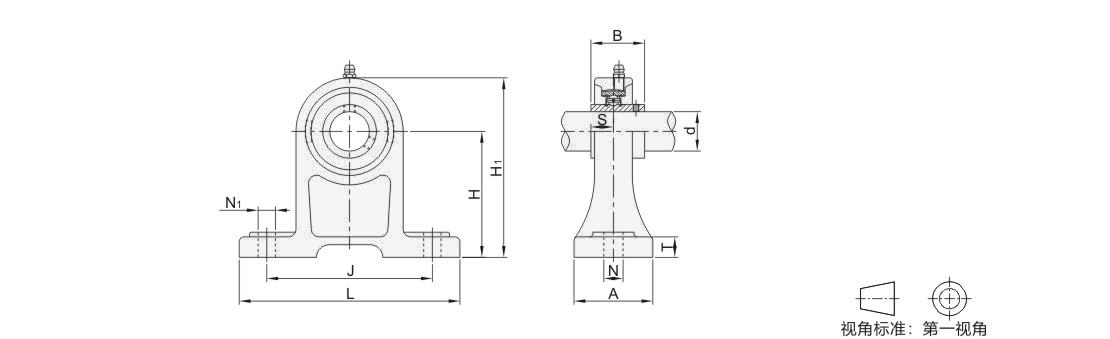

选型参数

选型表

型号		国标型号				d	L		J			H		H1			T	A		N1		N		S			B		安装孔尺寸(Δ) 公差		安装孔位置度偏差x		螺栓			紧定扭力 (N·m)			基本额定载荷(N)							重量 (g)
代码	规格	国标型号				d	L		J			H		H1			T	A		N1		N		S			B		安装孔尺寸(Δ) 公差		安装孔位置度偏差x		螺栓			紧定扭力 (N·m)			动载荷Cr				静载荷Cor			重量 (g)
JT-YXNXDO	201	UCPH201				12	127		95			70		101			13	40		16		12		12.7			31		±0.5		0.6		M10			12~21			12800				6650			780
	202	UCPH202				15																																								760
	203	UCPH203				17																																								750
	204	UCPH204				20																																								730
	205	UCPH205				25	140		105			80		114			16	50		19		13		14.3			34												14000				7880			1060
	206	UCPH206				30	165		121			90		130			18	50		21		17		15.9			38.1						M14			34~60			19500				11200			1490
	207	UCPH207				35	167		127			95		140			19	60						17.5			42.9				0.8								25700				15200			1910
	208	UCPH208				40	184		137			100		150			20	66						19			49.2												29600				18200			2420
	209	UCPH209				45	190		146			105		158			20	70									49.2												31850				20800			2840
	210	UCPH210				50	204		159			110		165			22	70		22		19					51.6						M16			53~93			35100				23200			3090

暂未上传文档资料
