选型参数

内径d(mm) *

直柱型直线轴承

图片仅供参考

直柱型直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠 / 材质	保持架材质	密封圈材质	使用温度环境	类型
JT-RSKBQD	SUJ2	56HRC~	无电解镀镍	SUJ2	树脂	丁腈橡胶	-15~80°℃	中型

保持架材质树脂相当于DURACON M90。

选型参数

选型表

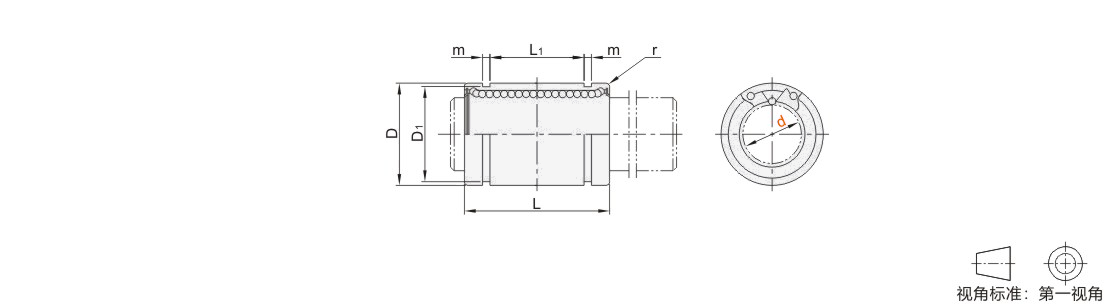

型号			D		L		L1		m	D1	r	偏心	滚珠列数	基本额定负载(N)		静态允许力矩 (N/m)	重量 (g)
代码	d		D		L		L1		m	D1	r	偏心	滚珠列数	C(动)	Co(静)	静态允许力矩 (N/m)	重量 (g)
JT-RSKBQD	6	0 -0.010	12	0 -0.018	29	0 -0.3	20	0 -0.5	1.1	11.5	0.4	0.015	4	225	305	1.4	12
	8		15	0 -0.018	37		25		1.1	14.3				305	450	2.1	27
	10		19	0 -0.021	47		30		1.3	18				505	715	4.35	49
	12		21		47		30		1.3	20	0.8			630	810	6	54
	16		28		56		35		1.6	27			5	1160	1445	13	112
	20	0 -0.012	32	0 -0.025	65		40	0 -0.6	1.6	30.5		0.020	5	1550	2065	18	152
	25		40		83		55		1.85	38	2.0		6	1720	3065	25	332
	30		45		90		71.3		1.85	42.5	2.0		6	2440	3974	42.7	422

1Kgf=9.81N

中型与单衬/双衬型长度尺寸对比表

d	长度尺寸(L)
d	单衬型	中型	双衬型
6	19	29	35
8	24	37	45
10	29	47	55
12	30	47	57
16	37	56	70
20	42	65	80
25	59	83	112
30	64	90	123

特点：长度尺寸(L)介于单衬型与双衬型之间
（约为单衬型长度的1 .5倍)，适用于
无双衬型长度的省空间设计。
