安装部直径D(mm) *

定位部直径P(mm) *

1~20/0.01

安装部长度L(mm) *

3~42/1

定位部长度B(mm) *

2~20/0.1

图片仅供参考

小头锥角多棱定位销直杆无肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

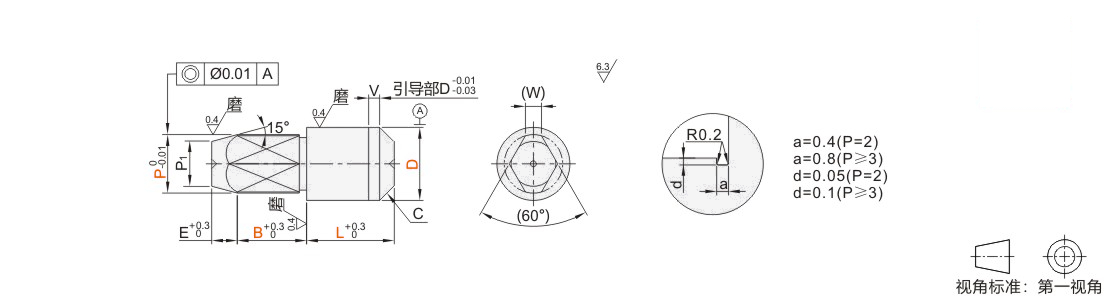

SUS440C材质的D部加工有识别槽。
P₁=P-E*tan15*2
工艺孔加工条件：D≠P且(D·P·L)≥4且P₁>3。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		D公差		最小单位0.01	最小单位1	最小单位0.1	C	E	V	(W)
代码	D	m6	p6	P	L	B	C	E	V	(W)
Dm6 JT-RMDFD JT-RMDFO JT-RMDFU JT-RMDFX JT-RMDFQ JT-RMDFM Dp6 JT-RMDOD JT-RMDOO JT-RMDOU JT-RMDOX JT-RMDOQ JT-RMDOM	3	+0.008 +0.002	+0.012 +0.006	1.00~3.00	3~10	2.0~15.0	0.5	0.5	1	1.0
	4	+0.012 +0.004	+0.020 +0.012	1.50~4.00	4~12		1	1		1.0
	5			2.00~5.00	5~15			2		1.2
	6			2.00~6.00	5~18	2.0~20.0		2		1.5
	8	+0.015 +0.006	+0.024 +0.015	3.00~8.00	6~22	2.0~20.0	1.5	3	2	1.8
	10	+0.015 +0.006	+0.024 +0.015	3.00~10.00	8~24	3.0~20.0	2			2.2
	12	+0.018 +0.007	+0.029 +0.018	5.00~12.00	10~26	3.0~20.0				2.5
	13			6.00~13.00	12~28	5.0~20.0		4		3
	16			10.00~16.00	13~35		3			4
	20	+0.021 +0.008	+0.035 +0.022	13.00~20.00	16~42		3			5

可选加工参数

暂未上传文档资料

小头锥角多棱定位销 直杆无肩型
