支柱孔径D(mm) *

开口型支座

图片仅供参考

开口型支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	附件(螺钉) (见官网)	类型
JT-RONXSD	SUS304	TAC21	开口型

附件螺钉

D		JT-RONXSD
10		对应代码 TAC21		M4×14 1个
12				M4×14 1个
15				M5×20 1个
16				M5×20 1个
20				M5×20 2个
25				M6×25 2个
30				M8×25 2个
35				M8×25 2个
40				M8×30 2个
50				M10×35 2个

Ⓑ部可能带有开口槽。

选型参数

选型表

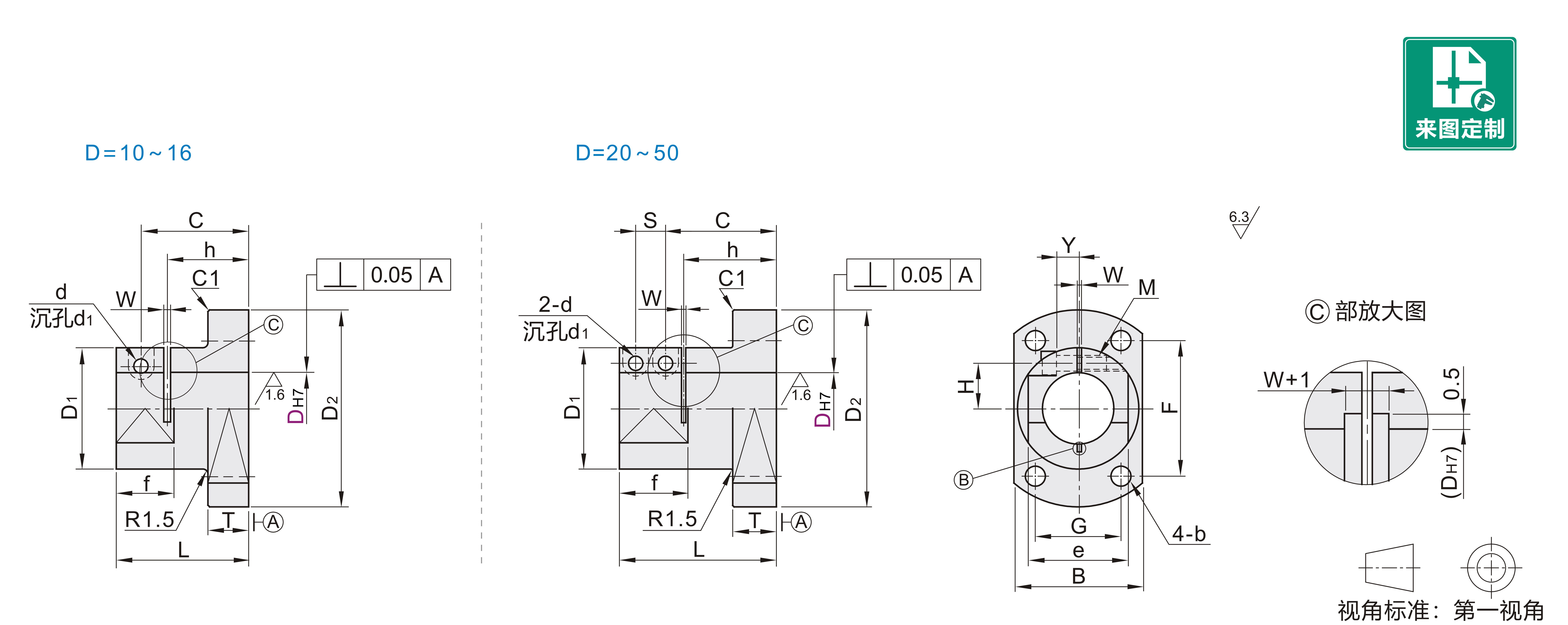

型号			D₂	B	L	T	D₁	F	G	b	C	S	H	Y	d	d₁	M	h	f	e	W
代码	DH7		D₂	B	L	T	D₁	F	G	b	C	S	H	Y	d	d₁	M	h	f	e	W
JT-RONXSD	10	+0.015 0	50	33	35	10	30	35	18	4.5	29	—	9	5	4.5	8	M4	22	15	20	2
	12	+0.018 0	52	35	35	10	32	37	20	4.5	29		11.5	6	4.5	8	M4	22	15	22
	15		58	40	39	12	35	40	24	5.5	32		12		5.5	10	M5	24	17	25
	16		58	40	39		35	40	24	5.5	32		12			10		24	17	25
	20	+0.021 0	73	45	50		40	50	28	6.6	33.8	10.5	14.5	7		9.5		27	25	30
	25		93	55	60		50	62	36	9	41.5	12	18.5	10	6.6	11	M6	34	28	35
	30		103	65	70	15	60	72	42	9	47	15	21.5		9	14	M8	38	34	45
	35	+0.025 0	108	70	80		65	75	45	11	55	17	24.5					44	39	50	3
	40		118	75	90		70	78	55	11	64	17	26.5	13				53	40	60
	50		138	90	110	18	85	95	60	14	77.5	21.5	32.5	16	11	17.5	M10	65	48	70
