直柱型直线轴承单衬型/双衬型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	轴套 / 硬度	表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度
JT-IGMSD	代码 / 单衬型	SUJ2	56HRC~	—	GCr15	树脂	无密封圈	-15~80°C
JT-IGMDD●	代码 / 双衬型	SUJ2	56HRC~	—	GCr15	树脂	无密封圈	-15~80°C
JT-IGMSU	代码 / 单衬型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80°C
JT-IGMDU ●	代码 / 双衬型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80°C
JT-IGMSX ●	代码 / 单衬型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15~120°C
JT-IGMDX ●	代码 / 双衬型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15~120°C
JT-IGMSQ	代码 / 单衬型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80°C
JT-IGMDQ ●	代码 / 双衬型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15~80°C
JT-IGMSL ●	代码 / 单衬型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15~120°C
JT-IGMDL ●	代码 / 双衬型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15~120°C
JT-IGMSM	代码 / 单衬型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	无密封圈	-15~120°C
JT-IGMDM	代码 / 双衬型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	无密封圈	-15~120°C
JT-ICMSQ	代码 / 单衬型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15~80°C
JT-ICMDQ	代码 / 双衬型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15~80°C
JT-ICMSL	代码 / 单衬型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	丁腈橡胶	-15~120°C
JT-ICMDL	代码 / 双衬型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	丁腈橡胶	-15~120°C
JT-ICMSX	代码 / 单衬型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15~120°C
JT-ICMDX	代码 / 双衬型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15~120°C
JT-IGMSF	代码 / 单衬型	SUS440C	54HRC~	—	9Cr18	树脂	丁腈橡胶	-15~80°C
—	代码 / 双衬型	SUS440C	54HRC~	—	9Cr18	树脂	丁腈橡胶	-15~80°C
JT-IGMSO	代码 / 单衬型	SUS440C	54HRC~	—	9Cr18	不锈钢	不锈钢	-15~120°C
—	代码 / 双衬型	SUS440C	54HRC~	—	9Cr18	不锈钢	不锈钢	-15~120°C
JT-ICMSM	代码 / 单衬型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15~80°C
JT-ICMDM	代码 / 双衬型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15~80°C
JT-ICMSG	代码 / 单衬型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15~120°C
JT-ICMDG	代码 / 双衬型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15~120°C

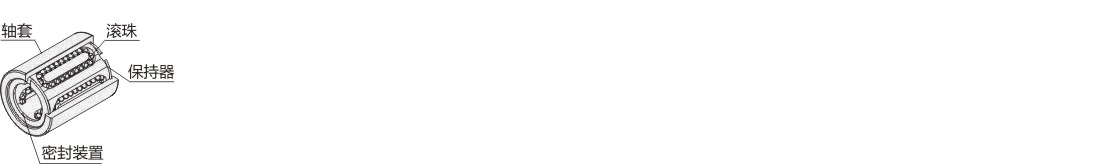

产品特点
产品高精度；低摩擦、低噪音，耐久性好，空间占用小。
SUS440C不锈钢材质，硬度高，耐磨性好；
SUS420不锈钢材质，韧性强，耐腐蚀性好。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACONM90。

低温镀黑铬的直线轴承适用于避免生锈或光线反射的场所，其内径不进行表面处理。
建议直线轴承与本公司生产的导向轴（标准g6公差）配套使用。
如对防锈有要求，请优先选用不锈钢材质或镀镍产品！
不锈钢密封圈具备耐温(-15~120℃)、耐腐(适配酸碱/高湿环境)优势，
不具备丁腈橡胶的密封/防尘效果，无法阻挡粉尘、液体侵入轴承内部。
无密封圈的直线轴承并非两端无挡圈、开放式结构，而是采用钢片挡圈作为端部限位，不具备密封/防尘效果。
可选加工仅适用JT-IGMSQ/JT-IGMSX/JT-IGMSL/JT-IGMDQ/JT-IGMDX/JT-IGMDL详见可选加工参数(中型)。

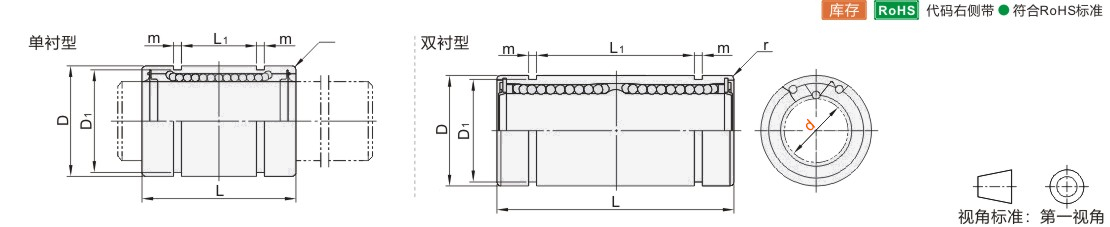

选型参数

单衬型

型号			D			L		L1		m	D1	r	偏心 (最大)	滚珠列数	基本额定负载		重量(g)
代码	d		尺寸	无表面处理	有表面处理	L		L1		m	D1	r	偏心 (最大)	滚珠列数	C(动)N	Co(静)N	重量(g)
无密封圈 JT-IGMSD JT-IGMSM 带密封圈 JT-IGMSU JT-IGMSQ JT-IGMSF JT-IGMSO JT-IGMSX JT-IGMSL JT-ICMSQ JT-ICMSL JT-ICMSX JT-ICMSM JT-ICMSG	3*	0 -0.008	7	0 -0.009	0 -0.015	10	0 -0.12	—	—	—	—	0.3	0.007	4	59	107	1.4
	4		8			12		—	—	—	—	0.3			82	137	1.9
	5		10			15		8	0 -0.4	1.1	9.6	0.4			164	241	3.9
	6	0 -0.009	12	0 -0.011	0 -0.018	19	0 -0.2	11.3			11.5		0.011		204	299	8.3
	(8)		15	0 -0.011	0 -0.018	24		15.3			14.3				263	405	15
	(10)		19	0 -0.013	0 -0.021	29		19.4		1.3	18				400	440	30
	(12)		21			30		20.4			20	0.8			412	442	40
	(13)		23			32		20.4			22				448	496	45
	(16)		28			37		23.3		1.6	27			5	796	1021	70
	(20)	0 -0.010	32	0 -0.016	0 -0.025	42		27.3		1.6	30.5		0.014	5	859	1345	95
	(25)		40			59	0 -0.3	37.3	0 -0.5	1.85	38	1.5		6	1095	2046	235
	(30)		45			64		40.8		1.85	43				1529	2676	260
	35	0 -0.012	52	0 -0.019	0 -0.030	70		45.3		2.1	49		0.019		1661	3026	420
	40		60			80		56.3		2.1	57				2259	4777	650
	50		80			100		68.8		2.6	76.5				4608	8644	1695
	60	0 -0.015	90	0 -0.022	0 -0.030	110	0 -0.4	78.7	0 -0.6	3.15	86.5	—	0.025		5106	10032	1860
	80	0 -0.015	120	0 -0.022	0 -0.030	140		97.2		4.15	116		0.025		7635	16967	4420
	100	0 -0.020	150	0 -0.025	0 -0.035	175		117.2		4.15	145		0.030		14816	35276	8600

JT-IGMSF/JT-IGMSO，JT-ICMSM/JT-ICMSG仅适用带（）规格，JT-IGMSX/JT-IGMSL仅适用d8~12，d16~80。带*d3规格仅适用JT-IGMSD/JT-IGMSU/JT-IGMSQ，无密封圈。 1Kgf=9.81N
JT-ICMSQ仅适用d6~50规格。 JT-ICMSL仅适用d8~12，d16~40规格。 JT-IGMSM仅适用d6~12，d16~60规格。

双衬型

型号			D			L		L1		m	D1	r	偏心 (最大)	滚珠列数	基本额定负载		静态允许力矩(N·m)	重量(g)
代码	d		尺寸	无表面处理	有表面处理	L		L1		m	D1	r	偏心 (最大)	滚珠列数	C(动)N	Co(静)N	静态允许力矩(N·m)	重量(g)
无密封圈 JT-IGMDD JT-IGMDM 带密封圈 JT-IGMDU JT-IGMDQ JT-IGMDX JT-IGMDL JT-ICMDQ JT-ICMDX JT-ICMDL JT-ICMDM JT-ICMDG	4	0 -0.010	8	0 -0.011	0 -0.015	23	0 -0.3	—	—	—	—	0.3	0.009	4	157	262	0.6	4.5
	5		10	0 -0.011	0 -0.015	28		18.2	0 -0.5	1.1	9.6	0.4	0.009		267	476	1.35	10
	6		12	0 -0.013	0 -0.018	35		24.8			11.5		0.014		331	551	2.15	15
	8		15	0 -0.013	0 -0.018	45		32.8			14.3				466	777	4.3	30
	10		19	0 -0.016	0 -0.021	55		41.4		1.3	18				649	879	7.2	60
	12		21			57		43.4			20	0.8			670	885	10.5	75
	13		23			61		43.4			22				728	991	11.5	85
	16		28			70		49.8		1.6	27			5	1247	2041	19.5	140
	20	0 -0.012	32	0 -0.017	0 -0.025	80		57.8	0 -0.6	1.6	30.5		0.019	5	1453	2689	26.5	175
	25		40			112	0 -0.4	78.3		1.85	38	1.5		6	1779	4092	43	435
	30		45			123		85.3		1.85	43				2484	5352	82.5	475
	35	0 -0.015	52	0 -0.022	0 -0.030	135		94.8		2.1	49		0.024		2698	6051	105	790
	40		60			151		116.8		2.1	57				3670	9555	145	1165
	50		80			192		142.8		2.6	76.5				7485	17287	395	2095
	60	0 -0.020	90	0 -0.025	0 -0.035	209		163.7		3.15	86.5	—	0.030		8253	19922	530	3495
	80	0 -0.020	120	0 -0.025	0 -0.035	265		207.7		4.15	116	—	0.030		12404	30182	—	7705

JT-IGMDX/JT-IGMDL仅适用d8~12，d16~60。 JT-ICMDM仅适用d8~30，JT-ICMDG仅适用d8~12，d16~30。 JT-ICMDX仅适用d6~12，d16~60规格。 1Kgf=9.81N
JT-ICMDQ仅适用d6~50规格。 JT-ICMDL仅适用d8~12，d16~40规格。 JT-IGMDM仅适用d6~12，d16~60规格。

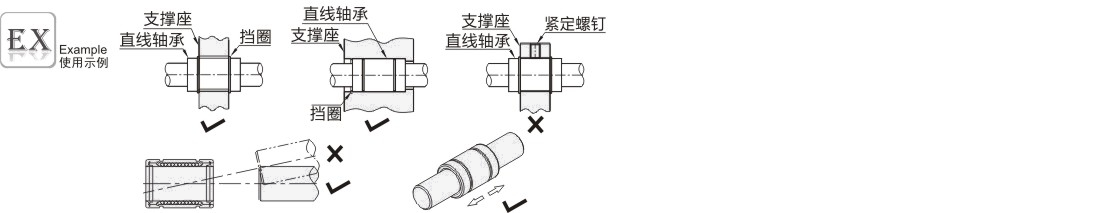

直线轴承使用注意事项:

安装轴时，必须保证轴芯和直线轴承内孔平行，切忌用不当的角度安装。
将直线轴承压入轴承座时，不要直接撞击外筒侧端挡圈及油封，需备专用工具均匀打入。
因结构特性，直线轴承只用于直线运动，不适合用于回转运动，否则会影响直线轴承的使用寿命，且会发生意想不到的事故。
