怡合达型材专用水平调节脚轮 平底活动型

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

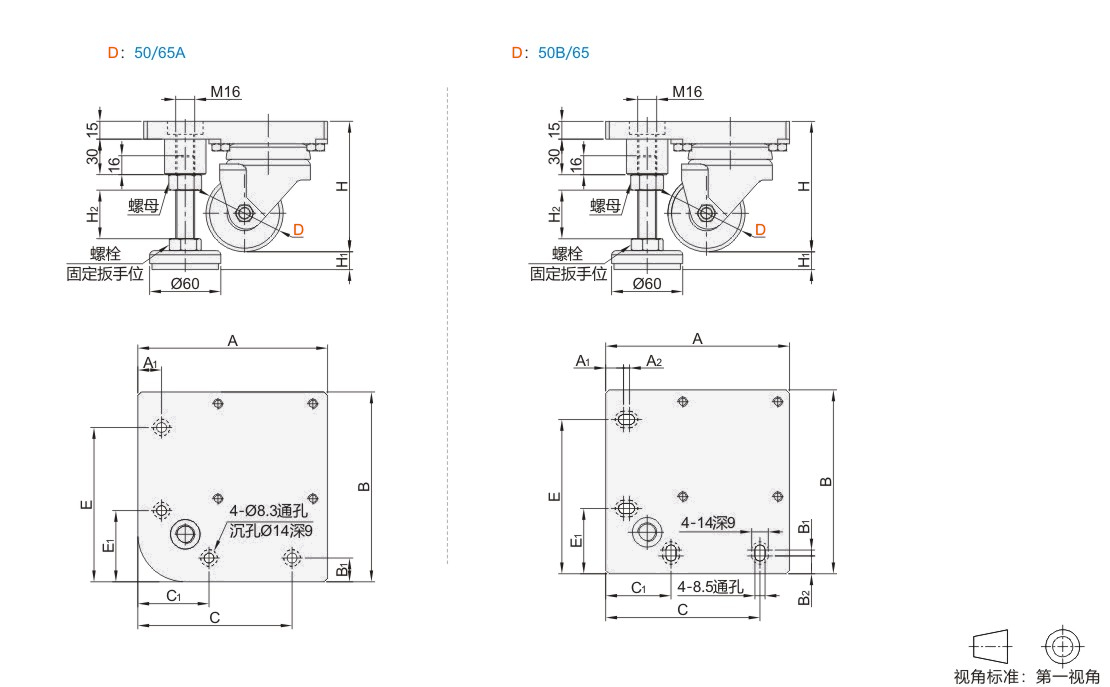

螺母用于锁紧螺栓，固定螺栓与安装板底面，螺栓固定扳手位用于调节脚轮调整块底座高度，
    螺栓旋入主体16mm为最小安全距离，此时脚轮调整块底座距离脚轮高度为H1。
螺母与螺栓固定扳手位接触时，
    D：50B/50螺栓低于安装板面8mm，
    D：65/65A螺栓高于安装板面12mm。
