自润滑直线轴承箱式单元

图片仅供参考

自润滑直线轴承箱式单元

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	固定座 / 材质	固定座 / 表面处理	油嘴材质	使用环境温度	类型
JT-GTIGUSD	代码	铝合金	本色阳极氧化	—	-15~80°C	单衬型
JT-GTIGMSQ	使用轴承 / 代码	铝合金	本色阳极氧化	—	-15~80°C	单衬型
JT-GTIGUOD	代码	铝合金	本色阳极氧化	黄铜	-15~80°C	双衬型
JT-GTIGMSQ	使用轴承 / 代码	铝合金	本色阳极氧化	黄铜	-15~80°C	双衬型

产品特点
通过持续润滑从而减少内部轴承磨损，有助于提高产品的使用寿命，降低噪音。
建议直线轴承箱式单元产品与标准g6公差导向轴配套使用。
A部滑块安装面处的结构因规格不同会有所差异，不影响产品的安装使用。

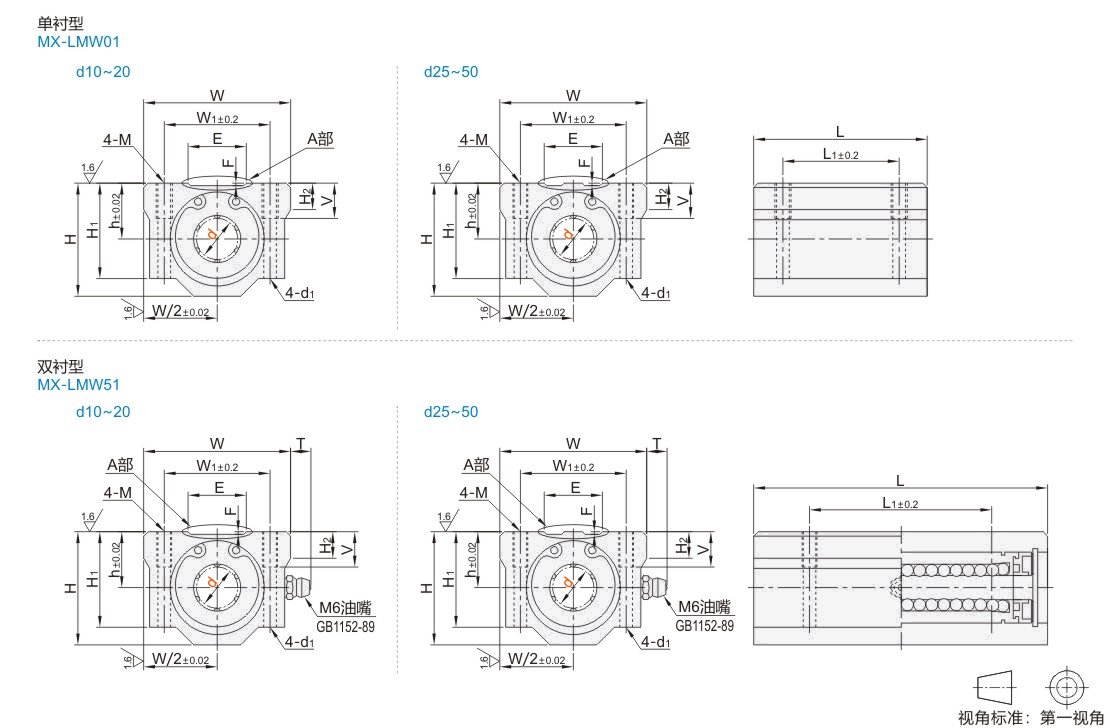

选型参数

单衬型

型号			L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	基本额定负载(N)		重量 (g)
代码	d		L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	C(动)	Co(静)	重量 (g)
JT-GTIGUSD	10	0 -0.009	45	21	13	26	21	8	40	28	M5	4.3	12	15.5	0.4	400	440	110
	12		47	26	15	28	24	8	42	30.5				17.5	0.4	412	442	125
	16		56	34	19	38.5	32.5	9	50	36				19.8	0.85	796	1021	265
	20	0 -0.010	64	40	21	41	35	11	54	40	M6	5.2		21	0.5	859	1345	305
	25		85	50	26	51.5	42	12	76	54	M8	7	18	36	1	1095	2046	715
	30		92	58	30	59.5	49	15	78	58				39.9	0.75	1529	2676	887
	35	0 -0.012	102	60	34	68	54	18	90	70				53	1.5	1661	3026	1310
	40		114	60	40	78	62	20	102	80	M10	8.7	25	61		2259	4777	1870
	50		138	80	52	102	80	25	122	100	M10	8.7	25	81		4608	8644	3817

1N≈0.102kgf

双衬型

型号			L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	T	基本额定负载(N)		静态容许力矩(N·m)	重量 (g)
代码	d		L	L1	h	H	H1	H2	W	W1	M	d1	V	E	F	T	C(动)	Co(静)	静态容许力矩(N·m)	重量 (g)
JT-GTIGUOD	10	0 -0.010	78	46	13	26	21	8	40	28	M5	4.3	12	15.5	0.4	7.5	649	879	7.3	213
	12		81	50	15	28	24	8	42	30.5				17.5	0.4	7	670	885	10.8	230
	16		97	60	19	38.5	32.5	9	50	36				19.8	0.85	6.5	1247	2041	19.5	450
	20	0 -0.012	110	70	21	41	35	11	54	40	M6	5.2		21	0.5	7.5	1453	2689	26.5	665
	25		148	100	26	51.5	42	12	76	54	M8	7	18	36	1	4.5	1779	4092	43.5	1335
	30		160	110	30	59.5	49	15	78	58				39.9	0.75	5.5	2484	5352	82.5	1660
	35	0 -0.015	177	120	34	68	54	18	90	70				53	1.5	6	2698	6051	118	2445
	40		199	140	40	78	62	20	102	80	M10	8.7	25	61		5.5	3670	9555	145	3531
	50		243	160	52	102	80	25	122	100	M10	8.7	25	81		5.5	7485	17287	395	7280

1N≈0.102kgf
