安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

D公差 *

P公差 *

安装部直径D(mm) *

定位部直径P(mm) *

1~30/0.01

安装部长度L(mm) *

0~42/1

定位部长度B(mm) *

1.5~30/0.1

导入部锥角长度E(mm) *

0.5~15/0.1

导入部倒角角度°A *

图片仅供参考

锥角定位销内外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	硬度	表面处理
JT-ROBVSD	标准型 / 圆型	SUS304	—	—
JT-ROBVDD	标准型 / 多棱型	SUS304	—	—
JT-ROBVUD	内螺纹型 / 圆型	SUS304	—	—
JT-ROBVQD	内螺纹型 / 多棱型	SUS304	—	—
JT-ROBVFD	外螺纹型 / 圆型	SUS304	—	—
JT-ROBVOD	外螺纹型 / 多棱型	SUS304	—	—
JT-ROBVSU	标准型 / 圆型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVDU	标准型 / 多棱型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVUU	内螺纹型 / 圆型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVQU	内螺纹型 / 多棱型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVFU	外螺纹型 / 圆型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVOU	外螺纹型 / 多棱型	SUS304	镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVSQ	标准型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVDQ	标准型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVUQ	内螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVQQ	内螺纹型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVFQ	外螺纹型 / 圆型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVOQ	外螺纹型 / 多棱型	SUS304	镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVSF	标准型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-ROBVDF	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-ROBVUF	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-ROBVQF	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-ROBVFF	外螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC	—
JT-ROBVOF	外螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC	—
JT-ROBVSO	标准型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVDO	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVUO	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVQO	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVFO	外螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVOO	外螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度800HV~	镀黑铬,镀层厚度3~5μm
JT-ROBVSX	标准型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVDX	标准型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVUX	内螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVQX	内螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVFX	外螺纹型 / 圆型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm
JT-ROBVOX	外螺纹型 / 多棱型	SUS440C	淬火硬度48~53HRC,镀层硬度850HV~	镀硬铬,镀层厚度5~8μm

公差选择

D或P	m6	p6	g6	h7	s
1.00~3.00	+0.008 +0.002	+0.012 +0.006	-0.002 -0.008	0 -0.010	0 -0.01
3.01~6.00	+0.012 +0.004	+0.020 +0.012	-0.004 -0.012	0 -0.012
6.01~10.00	+0.015 +0.006	+0.024 +0.015	-0.005 -0.014	0 -0.015
10.01~18.00	+0.018 +0.007	+0.029 +0.018	-0.006 -0.017	0 -0.018
18.01~30.00	+0.021 +0.008	+0.035 +0.022	-0.007 -0.020	0 -0.021

SUS440C材质的D部加工有识别槽。

选型参数

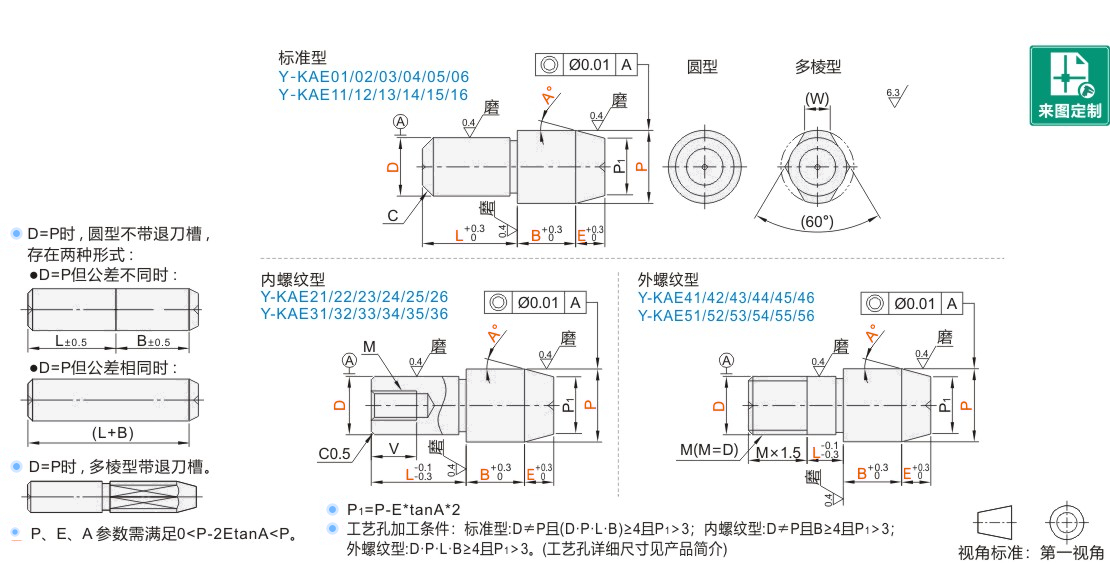

标准型

型号				最小单位0.01	最小单位1	最小单位0.1		A	C	(W)
代码	D公差	P公差	D	P	L	B	E	A	C	(W)
圆型 JT-ROBVSD JT-ROBVSU JT-ROBVSQ JT-ROBVSF JT-ROBVSO JT-ROBVSX 多棱型 JT-ROBVDD JT-ROBVDU JT-ROBVDQ JT-ROBVDF JT-ROBVDO JT-ROBVDX	m6 p6 g6 h7	s m6 p6 g6 h7	1	1.00~3.00	2~3	1.5~5.0	0.5~15.0	15 30 45 60	0.1	0.6
			2	2.00~6.00	2~8	1.5~15.0			0.5	1.2
			3	3.00~10.00	3~10				0.5	1.5
			4	4.00~10.00	3~15				1	1.8
			5	5.00~12.00	5~15					2.2
			6	6.00~12.00	5~15	1.5~30.0				3
			8	8.00~16.00	5~20	1.5~30.0			1.5	3.5
			10	10.00~18.00	5~22	3.0~30.0			2	4
			12	12.00~20.00	6~26	3.0~30.0				5
			13	13.00~20.00	7~28	5.0~30.0				5.5
			16	16.00~27.00	8~35				3	7
			20	20.00~30.00	10~42				3	9

外螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1		A	M	(W)
代码	D公差	P公差	D	P	L	B	E	A	M	(W)
圆型 JT-ROBVFD JT-ROBVFU JT-ROBVFQ JT-ROBVFF JT-ROBVFO JT-ROBVFX 多棱型 JT-ROBVOD JT-ROBVOU JT-ROBVOQ JT-ROBVOF JT-ROBVOO JT-ROBVOX	m6 p6 g6 h7	s m6 p6 g6 h7	3	3.50~8.00	0~8	2.0~15.0	0.5~15.0	15 30 45 60	M3	1.5
			4	4.50~8.00	0~10				M4	1.8
			5	5.50~10.00	0~12				M5	2.2
			6	6.50~10.00					M6	3
			8	8.50~15.00		2.0~30.0			M8	3.5
			10	10.50~18.00	0~17	3.0~30.0			M10	4
			12	12.50~20.00	0~17	3.0~30.0			M12	5
			16	16.50~27.00	0~22	5.0~30.0			M16	7
			20	20.50~30.00	0~22	5.0~30.0			M20	9

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1		A	(W)	M	V
代码	D公差	P公差	D	P	L	B	E	A	(W)	M	V
圆型 JT-ROBVUD JT-ROBVUU JT-ROBVUQ JT-ROBVUF JT-ROBVUO JT-ROBVUX 多棱型 JT-ROBVQD JT-ROBVQU JT-ROBVQQ JT-ROBVQF JT-ROBVQO JT-ROBVQX	m6 p6 g6 h7	s m6 p6 g6 h7	6	6.00~10.00	6(9)~15	1.5~15.0	0.5~15.0	15 30 45 60	3	M3	5
			8T	8.00~15.00	6(12)~20	1.5~30.0			3.5	M4	6
			8	8.00~15.00	8(12)~20	3.0~30.0			3.5	M5	8
			10T	10.00~18.00	6(12)~20				4	M4	6
			10	10.00~18.00	8(12)~20				4	M5	8
			12T	12.00~20.00	8(12)~20				5	M4	6
			12		12~26				5	M5	8
			13T		8(14)~20				5.5	M6	9
			13		13(14)~20				5.5	M5	10
			16T	16.00~27.00	10(14)~26	5.0~30.0			7	M6	9
			16	16.00~27.00	16~35				7	M8	12
			20T	20.00~30.00	12(18)~32				9	M6	9
			20	20.00~30.00	20~42				9	M8	12

( )内L尺寸适用于多棱型。
