平行开闭型二爪气动夹爪

图片仅供参考

平行开闭型二爪气动夹爪

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	动作形式	类型
JT-USRMD	双作用	平行开闭型 ● 滑动导轨型

选型参数

选型表

型号						内置磁石			磁性开关接点类型	磁性开关线长 (m)注2					使用流体				重复精度 (mm)			使用压力范围 (Mpa)				有效夹持力(N) (压力0.5MPa时）(注1)											开闭行程 (两侧) mm				重量 (g)
代码		缸径				内置磁石			磁性开关接点类型	磁性开关线长 (m)注2					使用流体				重复精度 (mm)			使用压力范围 (Mpa)				外径夹持力					内径夹持力						开闭行程 (两侧) mm				重量 (g)
JT-USRMD		16				Y(有)			无指定(无磁性开关) 2(电子式无接点2线） N(电子式无接点NPN型） P(电子式无接点PNP型）	2 3 5					空气				±0.01			0.2~0.6				21					23						4				58
		20																								37					42						4				96
		25																								63					71						6				134
		32																				0.1~0.6				111					123						8				265
		40																								177					195						8				345
		50																								280					306						12				515
		63																								502					537						16				952

注1：缸径16~25为夹持点L=20mm的值；缸径32~63为夹持点L=30mm的值。
注2：当选择无磁性开关时，无需选择磁性开关线长。

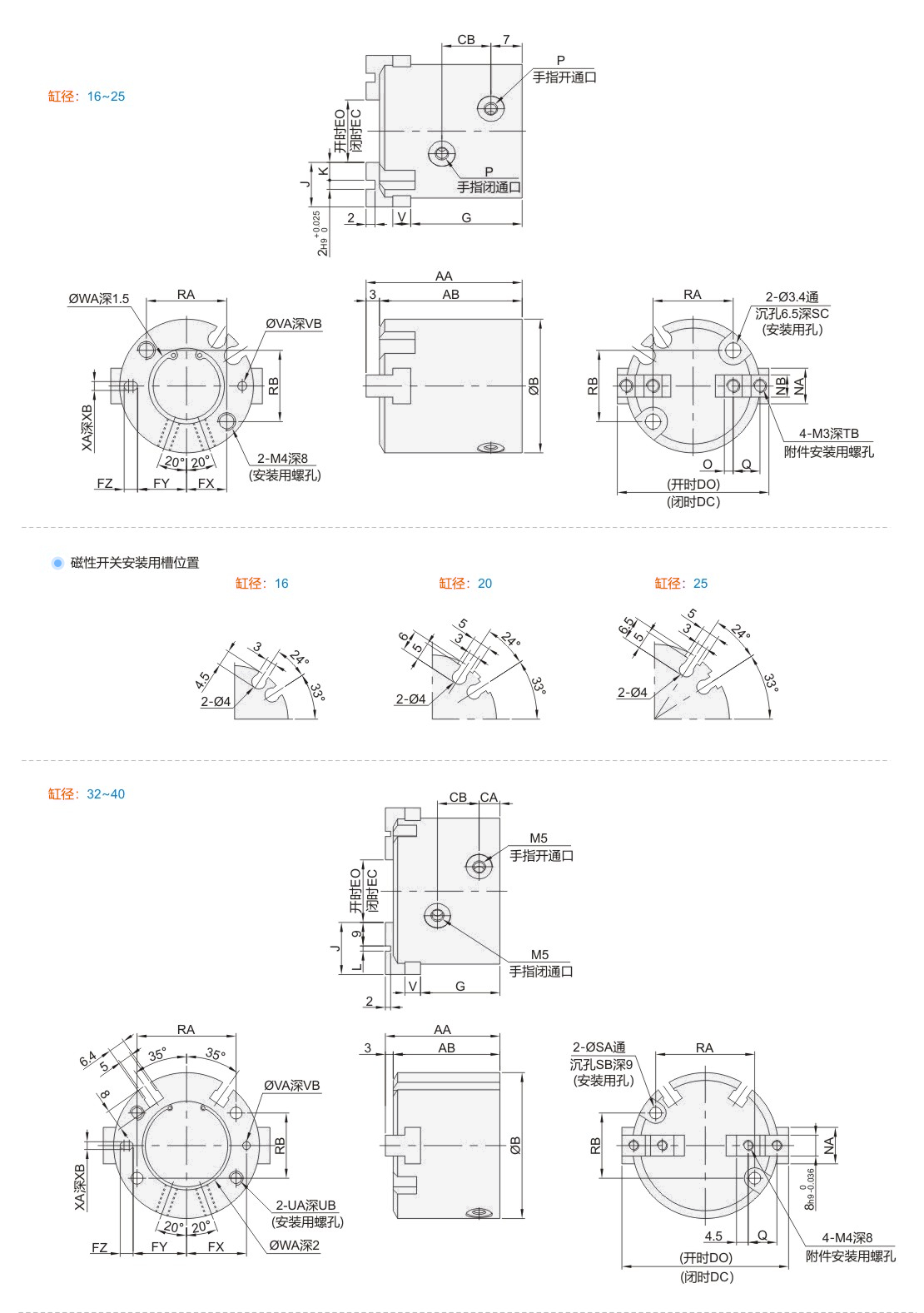

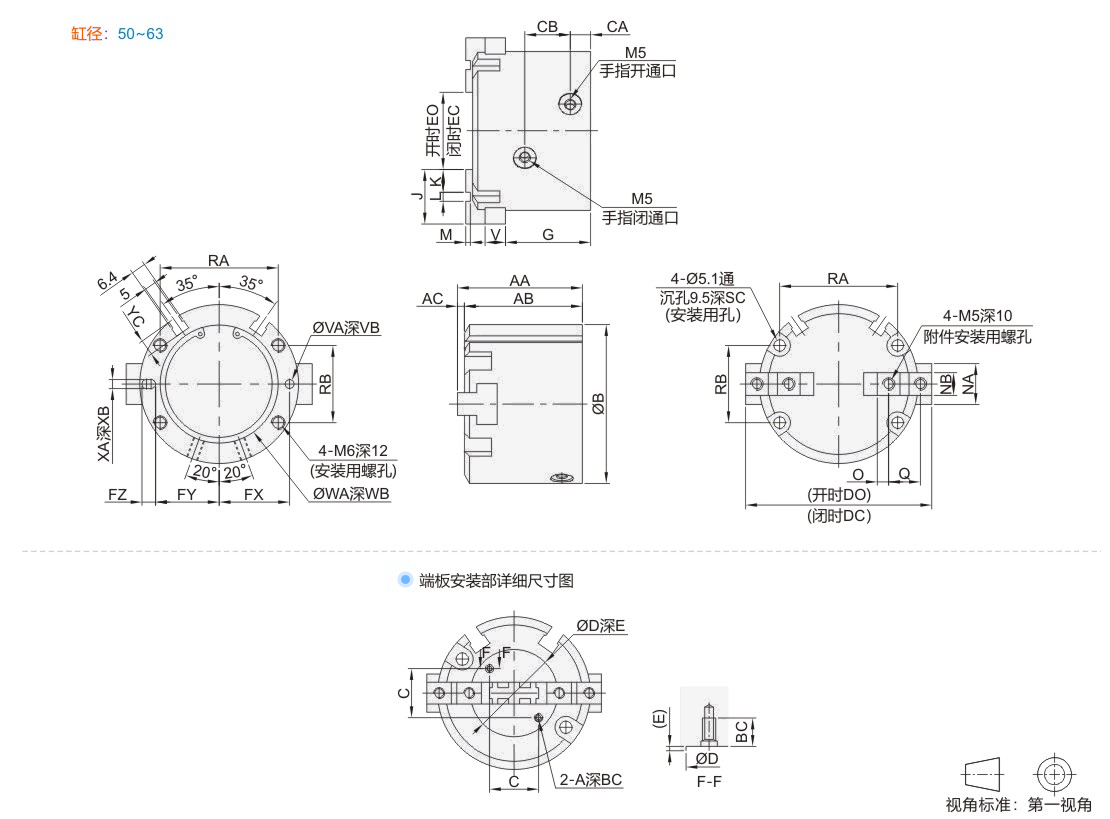

尺寸表

缸径	AA		AB	AC		B		CA		CB		DC			DO		EC			EO		FX			FY		FZ	G		V		J			K		L					M		NA		NB
16	35		32	—		30		—		11		30			34		10			14		12.5			11		3	25		4		10			4		—					—		8		5h9			0 -0.030
20	38		35	—		36		—		13		36			40		12			16		14.5			13		3	27		5		12			5		—					—		10		6h9
25	40		37	—		42		—		15		42			48		14			20		17			14.5		5	28		5		14			6		—					—		12		6h9
32	44		41	—		56		8		16		56			64		16			24		23			20.5		5	30.5		6		20			—		2H9		+0.025 0			—		14		—
40	47		44	—		62		9		17		62			70		20			28		26.5			23.5		6	32		7		21			—		3H9		+0.025 0			—		16		—
50	55		52	3		70		9		20		70			82		22			34		31			28		6	37.5		9		24			10		4H9		+0.030 0			2		18		10h9			0 -0.036
63	66		62	4		86		12		22		86			102		30			46		38			34.5		7	44		11		28			11		6H9		+0.030 0			3		24		12h9			0 -0.043

缸径		O		P		Q		RA		RB		SA			SB		SC				UA		UB			TB		VA			VB		WA					WB			XA					XB			YC
16		2		M3		6		18		16		—			—		8				—		—			5		2H9		+0.025 0	2		17H9			+0.043 0		—			2H9		+0.025 0			2			—
20		2.5		M5		7		24		18		—			—		9.5				—		—			6		2H9			2		21H9			+0.052 0		—			2H9					2			—
25		3		M5		8		26		22		—			—		10				—		—			6		3H9			3		26H9			+0.052 0		—			3H9					3			—
32		—		—		11		38		25		4.5			8		—				M5		10			—		3H9			3		34H9			+0.062 0		—			3H9		+0.030 0			3			—
40		—		—		12		44		28		5.5			9.5		—				M6		12			—		4H9		+0.030 0	4		42H9			+0.062 0		—			4H9					4			—
50		5		—		14		52		34		—			—		12				—		—			—		4H9			4		52H9			+0.074 0		2			4H9					4			7
63		5.5		—		17		66		38		—			—		14				—		—			—		5H9			5		65H9			+0.074 0		2.5			5H9					5			7.5

缸径		A		BC		C		D				E
16		M2		5.5		11		21		+0.1 0		0.5
20				5.4		13		24				0.6
20						13		24							25		15		27
32						5.2		18							32		0.8
40				M3		8		21				38		1
50		24						42
63		32						54
