还有0项未选择重置

选择代码

代码参数

安装侧端面形状

材质

表面处理

选型参数

D公差 *

P公差 *

安装部直径D(mm) *

定位部直径P(mm) *

1~30/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~40/0.1

图片仅供参考

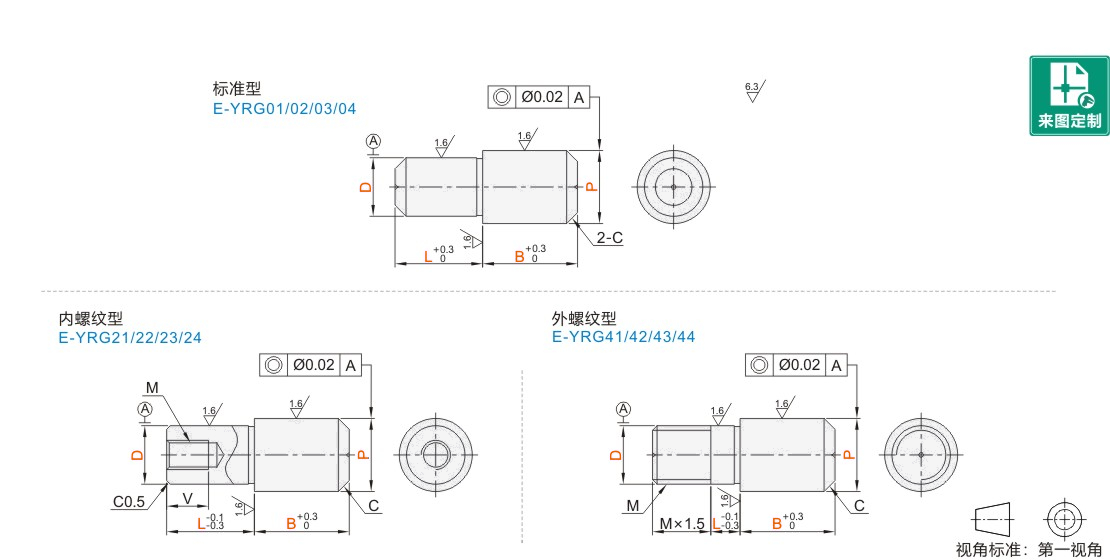

定位销大头平头型标准型/内螺纹型/外螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

经济型定位销不做热处理，硬度较低。

选型参数

标准型

型号				最小单位0.01	最小单位1	最小单位0.1	C
代码	D公差	P公差	D	P	L	B	C
JT-VRPSSD JT-VRPSSU JT-VRPSSQ JT-VRPSSF	c(+0.02~0 ) d(0~-0.02)	c(+0.02~0 ) d(0~-0.02)	1	1.00~3.00	2~3	2.0~15.0	0.1
			2	2.00~6.00	2~8		0.5
			3	3.00~8.00	3~10		1
			4	4.00~8.00	3~15
			5	5.00~10.00	5~15
			6	6.00~10.00	5~15	2.0~30.0
			8	8.00~15.00	5~18	2.0~30.0	1.5
			10	10.00~17.00	5~22	3.0~30.0	2
			12	12.00~20.00	6~26	3.0~30.0
			13	13.00~20.00	7~28	5.0~30.0
			16	16.00~27.00	8~35	5.0~35.0	3
			20	20.00~30.00	10~42	5.0~40.0	3

内螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1	M	V	C
代码	D公差	P公差	D	P	L	B	M	V	C
JT-VRPSUD JT-VRPSUU JT-VRPSUQ JT-VRPSUF	c(+0.02~0 ) d(0~-0.02)	c(+0.02~0 ) d(0~-0.02)	5	5.00~8.00	5~10	2.0~30.0	M2	3	1
			6T	6.00~10.00	6~15		M2.5	4
			6	6.00~10.00			M3	5
			8T	8.00~15.00			M4	6	1.5
			8	8.00~15.00	8~18		M5	8	1.5
			10T	10.00~15.00	6~18	3.0~30.0	M4	6	2
			10	10.00~15.00	10~22		M5	8
			12T	12.00~16.00	8~20		M4	6
			12	12.00~16.00	12~26		M5	8	3
			13T	13.00~18.00	8~22	5.0~30.0	M6	9
			13	13.00~18.00	13~28		M8	10
			16T	16.00~25.00	10~26		M6	9
			16	16.00~25.00	16~35		M8	12
			20T	20.00~30.00	12~32		M6	9
			20	20.00~30.00	20~42		M8	12

外螺纹型

型号				最小单位0.01	最小单位1	最小单位0.1	C	M
代码	D公差	P公差	D	P	L	B	C	M
JT-VRPSFD JT-VRPSFU JT-VRPSFQ JT-VRPSFF	c(+0.02~0 ) d(0~-0.02)	c(+0.02~0 ) d(0~-0.02)	3	3.50~6.00	2~8	3.0~10.0	0.5	M3
			4	4.50~7.00	2~10	4.0~10.0	1	M4
			5	5.50~8.00	3~12	4.0~10.0		M5
			6	6.50~19.00	3~12	4.0~12.0		M6
			8	9.50~13.00	5~12	5.0~15.0	1.5	M8
			10	11.00~15.00	5~17	6.0~20.0	2	M10
			12	13.00~18.00	8~17	6.0~20.0	2	M12
			16	17.00~25.00	8~22	7.0~20.0	3	M16
			20	22.00~30.00	10~22	10.0~20.0	3	M20

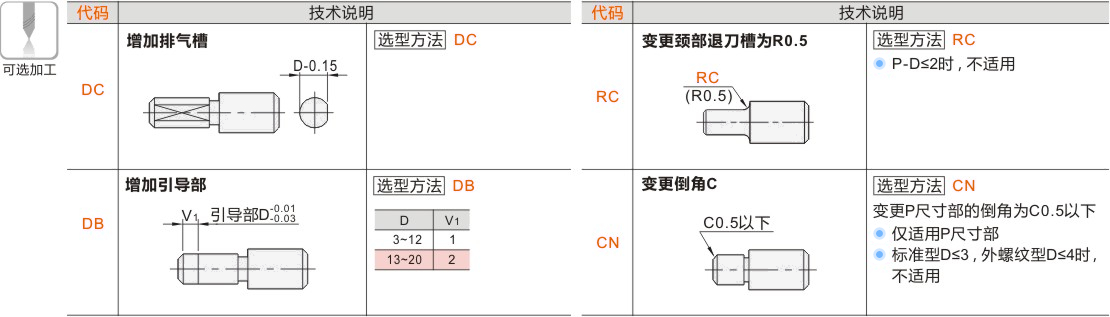

可选加工参数

暂未上传文档资料

定位销 大头平头型 标准型/内螺纹型/外螺纹型
