波纹管式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 波纹管	表面处理 / 主体	附件	类型
JT-NXFSD	铝合金	不锈钢	阳极氧化	内六角紧定螺钉	螺钉固定型
JT-NXFDD	不锈钢	不锈钢	一	内六角紧定螺钉	螺钉固定型
JT-NXESD	铝合金	不锈钢	阳极氧化	内六角圆柱头螺钉	螺钉夹紧型
JT-NXEDD	不锈钢	不锈钢	一	内六角圆柱头螺钉	螺钉夹紧型

特点
因偏心、偏角、轴向的位移均为单独的允许值，所以当多种偏差同时出现时，该允许值将缩小。
即使有误差也能等速旋转。
当主体材质是铝合金时，部分产品表面处理为镀珍珠镍，具体请咨询我司工作人员。

选型参数

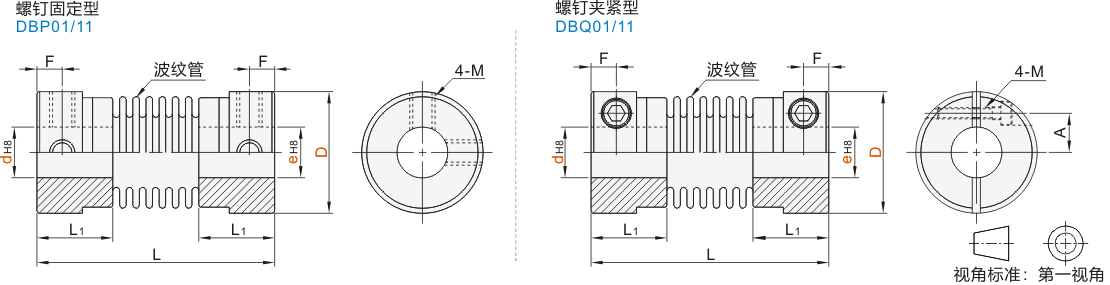

螺钉固定型

螺钉夹紧型

螺钉固定型尺寸性能表

型号		L	L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	D	L	L1	F	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
JT-NXFSD	12	23.5	7.5	2.3	M2	0.5	0.3	1.5	0.10	+0.4 -1.2	82	52000	9.0×10^⁻⁸	4
	16	26.5	9	3	M2.5	1	0.5	1.5	0.10	+0.4 -1.2	110	39000	3.5×10^⁻⁷	9
	20	32	10	3.5	M2.5	1	0.8	2	0.15	+0.6 -1.8	180	31000	9.9×10^⁻⁷	16
	25	36.5	12	4.5	M3	1.5	1.3		0.15	+0.6 -1.8	240	25000	3.1×10^⁻⁶	32
	32	42	13.5	5	M4	2.5	2		0.20	+0.8 -2.5	330	19000	9.2×10^⁻⁶	57
JT-NXFDD	12	23.5	7.5	2.3	M2	0.5	0.5	1.5	0.10	+0.4 -1.2	82	52000	2.1×10^⁻⁷	9
	16	26.5	9	3	M2.5	1	1	1.5	0.10	+0.4 -1.2	110	39000	8.0×10^⁻⁷	20
	20	32	10	3.5	M2.5	1	1.5	2	0.15	+0.6 -1.8	180	31000	2.3×10^⁻⁶	37
	25	36.5	12	4.5	M3	1.5	2		0.15	+0.6 -1.8	240	25000	7.0×10^⁻⁶	73
	32	42	13.5	5	M4	2.5	3		0.20	+0.8 -2.5	330	19000	2.1×10^⁻⁶	130

螺钉夹紧型尺寸性能表

型号		L	L1	F	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩(kg·m²)	重量 (g)
代码	D	L	L1	F	A	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩(kg·m²)	重量 (g)
JT-NXESD	12	23	7.5	2.3	4	M2	0.5	0.3	1.5	0.10	+0.4 -1.2	82	13000	9.7×10^⁻⁸	4
	16	30	10.5	3	5.8	M2	1	0.5	1.5	0.10	+0.4 -1.2	110	9500	3.7×10^⁻⁷	10
	20	33	12.5	3	6.8	M2.5	1	0.8	2	0.15	+0.6 -1.8	180	7700	1.0×10^⁻⁶	16
	25	38	13.5	3.8	9	M3	1.5	1.3		0.15	+0.6 -1.8	240	6100	3.1×10^⁻⁶	32
	32	43	14	4	11	M4	2.5	2		0.20	+0.8 -2.5	330	4800	9.6×10^⁻⁶	58
JT-NXEDD	12	23	7.5	2.3	4	M2	0.5	0.5	1.5	0.10	+0.4 -1.2	82	13000	2.1×10^⁻⁷	9
	16	30	10.5	3	5	M2	1	1	1.5	0.10	+0.4 -1.2	110	9500	8.1×10^⁻⁷	22
	20	33	12.5	3	6.5	M2.5	1	1.5	2	0.15	+0.6 -1.8	180	7700	2.3×10^⁻⁶	38
	25	38	13.5	3.8	9	M3	1.5	2		0.15	+0.6 -1.8	240	6100	6.9×10^⁻⁶	74
	32	43	14	4	11	M4	2.5	3		0.20	+0.8 -2.5	330	4800	2.1×10^⁻⁵	130

惯性力矩和重量按最大孔径计算。

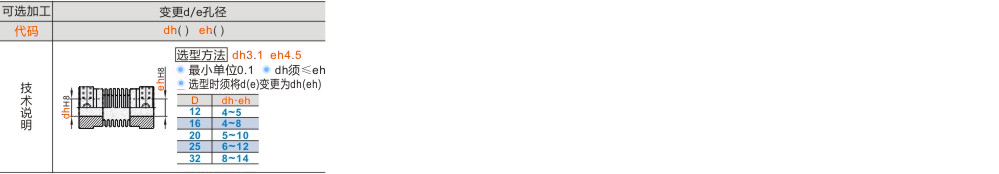

可选加工参数

暂未上传文档资料
