法兰

硬度

选型参数

产品外径D(mm) *

长度L(mm) *

50~100/1

槽顶宽X(mm) *

7~15/1

槽底宽Y(mm) *

5~12/1

槽深Z(mm) *

4~7/1

图片仅供参考

聚氨酯平皮带用肋槽滑轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 本体	材质 / 衬层	硬度 / 衬层	类型
JT-VZOUD	铝合金	聚氨酯 (自然色)	邵氏A90	带肋槽直柱型 ● 无法兰型
JT-VZOUU	铝合金	聚氨酯 (自然色)	邵氏A70	带肋槽直柱型 ● 无法兰型
JT-VZOUQ	铝合金	聚氨酯 (自然色)	邵氏A90	带肋槽直柱型 ● 带法兰型
JT-VZOUF	铝合金	聚氨酯 (自然色)	邵氏A70	带肋槽直柱型 ● 带法兰型

聚氨酯经时间的增长可能会产生变色，但对其物性等并无影响。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

选型参数

选型表

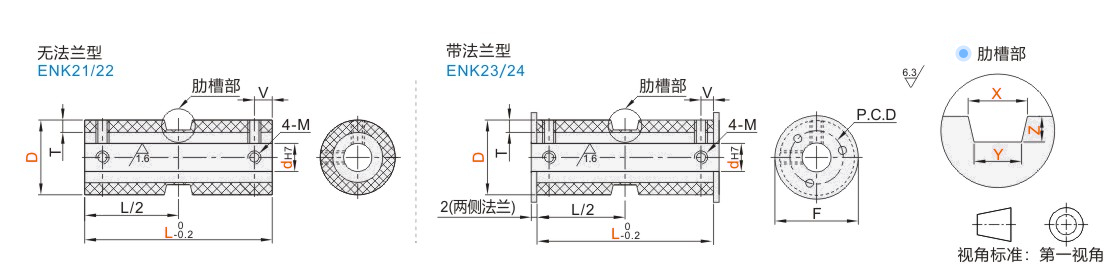

型号		dH7	最小单位1		最小单位1			T	M	V	F
型号			最小单位1		最小单位1							代码	D	L		X		Y		Z
无法兰型 JT-VZOUD JT-VZOUU 带法兰型 JT-VZOUQ JT-VZOUF	40		*12		50~100	7~15	5~12					4~5			6	M4	4.5		41		23
		*15																	41		23
		20	—	—
	50	*15	M5	5				51	33
		*20
		*25
	60	*20	4~7		8			M6	5.5	61	39
		*25
		*30
	80	*25						M8	7	81	59
		*30
		*35

带法兰型仅适用带*号d尺寸。
