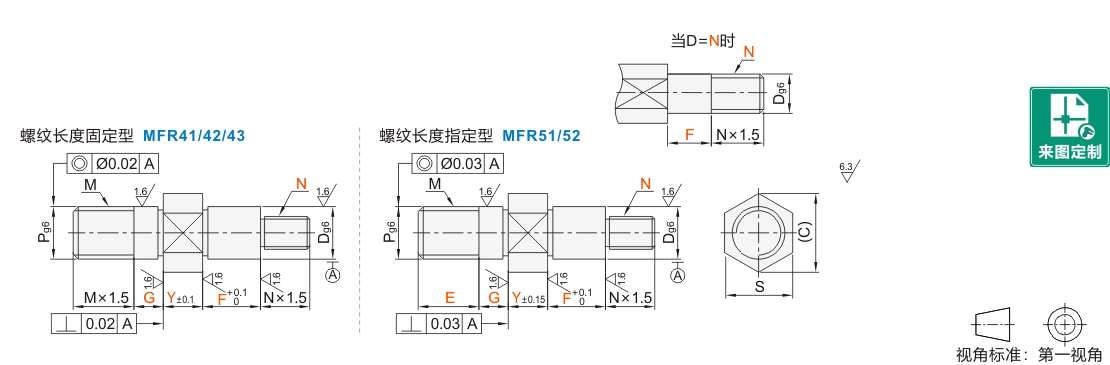

引导式悬臂销外螺纹安装六角型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

外螺纹退刀槽尺寸见上页表1。
工艺孔加工条件：总长度除以D段长度>3且M·N≥4;4≤D≤11且总长度≥70；11<D≤18且总长度≥90；D>18且总长度≥110。（工艺孔详细尺寸见产品简介）

选型参数

选型表

型号		Dg6		最小单位1				N	Pg6	M	S	(C)
代码	规格	Dg6		Y	F	G	E	N	Pg6	M	S	(C)
螺纹长度固定型 JT-GAPFD JT-GAPFU JT-GAPFQ 螺纹长度指定型 JT-GAPOD JT-GAPOU	3	3	-0.002 -0.008	2~32	3~55	3~10	3~8	3	3	M3	6	6.9
	4	4	-0.004 -0.012				4~10	3 4	4	M4	6	6.9
	5	5					5~12	3 4 5	5	M5	7	8.1
	6	6		2~65	5~110	5~12	6~15	4 5 6	6	M6	8	9.2
	8	8	-0.005 -0.014				8~18	5 6 8	8	M8	10	11.5
	10	10	-0.005 -0.014				10~22	6 8 10	10	M10	13	15.0
	12	12	-0.006 -0.017		10~110	5~17	12~25	6 8 10 12	12	M12	14	16.2
	13	13						6 8 10 12			17	19.6
	15	15						8 10 12 (15)			17	19.6
	16	16						8 10 12 (15)			19	21.9
	17	17				5~22		10 12 (15) 16			19	21.9
	18	18						10 12 (15) 16			24	27.7
	20	20	-0.007 -0.020	4~65			20~42	10 12 (15) 16 20	20	M20
	20A	20							16	M16
	22	22							20	M20
	22A	22							16	M16
螺纹长度固定型 JT-GAPFD JT-GAPFU JT-GAPFQ	25	25					—	10 12 (15) 16 20 24 (25)	20	M20	27	31.2
	25A	25						10 12 (15) 16 20 24 (25)	16	M16	27	31.2
	30	30						12 (15) 16 20 24 (25) 30	20	M20	32	36.9
	30A	30						12 (15) 16 20 24 (25) 30	16	M16	32	36.9

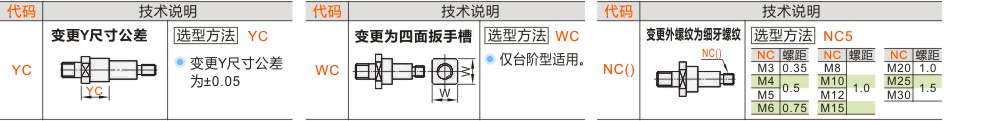

本表中（）内N尺寸为细牙螺纹，选型时请将N变更为NC。
