选型参数

安装部直径D(mm) *

肩部直径P(mm) *

6~30/0.01

定位部直径Q(mm) *

2~29/0.01

安装部长度L(mm) *

6~42/1

肩部直身长度B(mm) *

2~20/0.1

肩部导入锥角长度A(mm) *

1~10/0.1

定位部长度F(mm) *

2~20/0.1

图片仅供参考

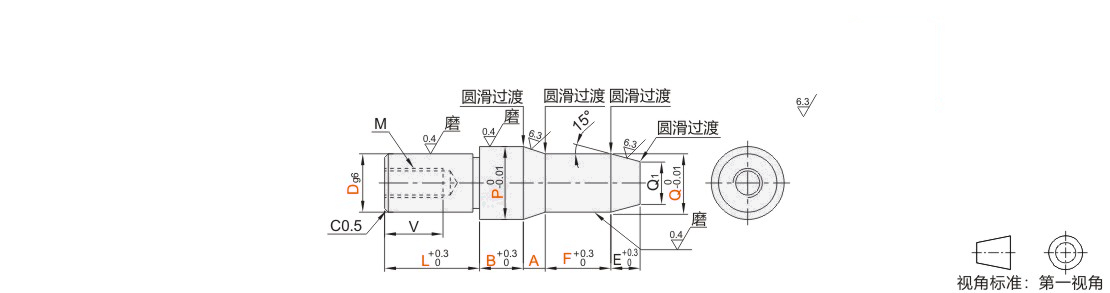

定位销大头锥角二阶内螺纹型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

D尺寸公差

P＜Q不适用。
Q₁=Q-E*tan15*2
工艺孔加工条件：F≥4且Q₁≥2.2。(工艺孔详细尺寸见产品简介)

选型参数

选型表

型号		最小单位0.01		最小单位1	最小单位0.1			E	M	V
代码	Dg6	P	Q	L	B	A	F	E	M	V
JT-RMIQD JT-RMIQU JT-RMIQQ	6	6.00~10.00	2.00~9.00	6~15	2.0~20.0	1.0~10.0	2.0~20.0	3	M3	5
	8	8.00~13.00	3.00~12.00	8~18	2.0~20.0		2.0~20.0	4	M4	8
	10	10.00~15.00	3.00~14.00	10~22	3.0~20.0		3.0~20.0		M5
	12	12.00~16.00	5.00~15.00	12~26	3.0~20.0		3.0~20.0		M5
	16	16.00~25.00	10.00~24.00	16~35	5.0~20.0		5.0~20.0	5	M8	12
	20	20.00~30.00	13.00~29.00	20~42	5.0~20.0		5.0~20.0	5	M8	12
