滑动轴承封闭型标准型/加长型

图片仅供参考

滑动轴承封闭型标准型/加长型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

封闭型

代码	材质 / 固定座	材质 / 滑动膜	表面处理 / 固定座	使用温度	类型
JT-JXOXD	铝合金	工程塑料	阳极氧化	-50℃~90℃	封闭型 ● 标准型
JT-JXOXU	铝合金	工程塑料	阳极氧化	-50℃~90℃	封闭型 ● 加长型

特点
● 自润滑，免维护，低噪音，适用于污垢或灰尘环境；
● 对轴材料的硬度以及安装孔的精度要求较低。

选型参数

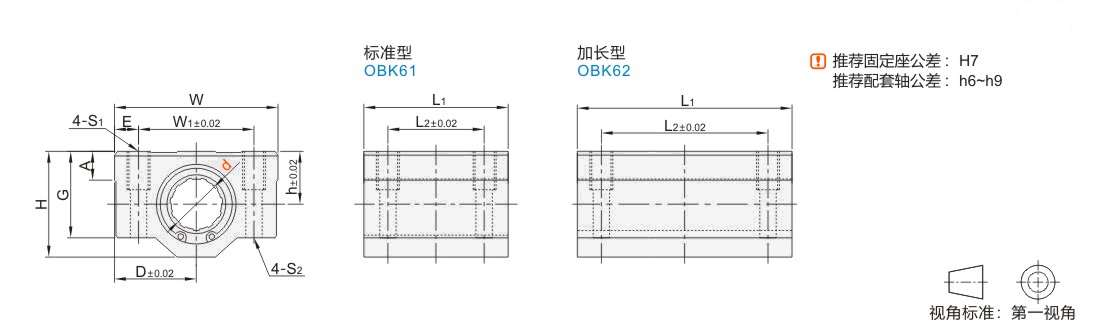

选型表

型号		d公差	h	D	W	H	G	A	W1	E	S1	S2	L1		L2		Fmax[N]动载荷		Fmax[N]静载荷		重量(g)
代码	轴径d	d公差	h	D	W	H	G	A	W1	E	S1	S2	JT-JXOXD	JT-JXOXU	JT-JXOXD	JT-JXOXU	JT-JXOXD	JT-JXOXU	JT-JXOXD	JT-JXOXU	JT-JXOXD	JT-JXOXU
标准型 JT-JXOXD 加长型 JT-JXOXU	12	+0.088 +0.030	15	22	44	30	24	8	33	5.5	M5深12	Ø4.3	39	77	26	64	960	1920	6720	13440	79	210
	16	+0.088 +0.030	19	25	50	38.5	32.5	9	36	7	M5深12	Ø4.3	44	89	34	79	1440	2880	10080	20160	125	250
	20	+0.091 +0.030	21	27	54	41	35	11	40	7	M6深12	Ø5.2	53	106	40	90	2250	4500	15750	31500	159	318
	25	+0.091 +0.030	26	38	76	51.5	41	12	54	11	M8深12	Ø7	67	136	50	119	3625	7250	25375	50750	343	686
	30	+0.110 +0.040	30	39	78	59.5	49	15	58	10	M8深12	Ø7	76	154	58	132	5100	10200	35700	71400	450	905
	40	+0.115 +0.040	40	51	102	78	62	20	80	11	M10深12	Ø8.7	90	180	60	150	8000	16000	16000	112000	1021	2041
	50	+0.130 +0.040	52	61	122	102	80	24	100	11	M10深12	Ø8.7	110	230	80	200	9000	18000	18000	175000	1871	5215
