斜角型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXNQU	内径打开	半封闭式	单腔	工程塑料	黑色	-20°C~80°C	UL94-HB	接头	18系列拖链

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
JT-KVNQU	18系列拖链用	U型斜角型	工程塑料	黑色	-20°C~80℃	UL94-HB

选型参数

选型表

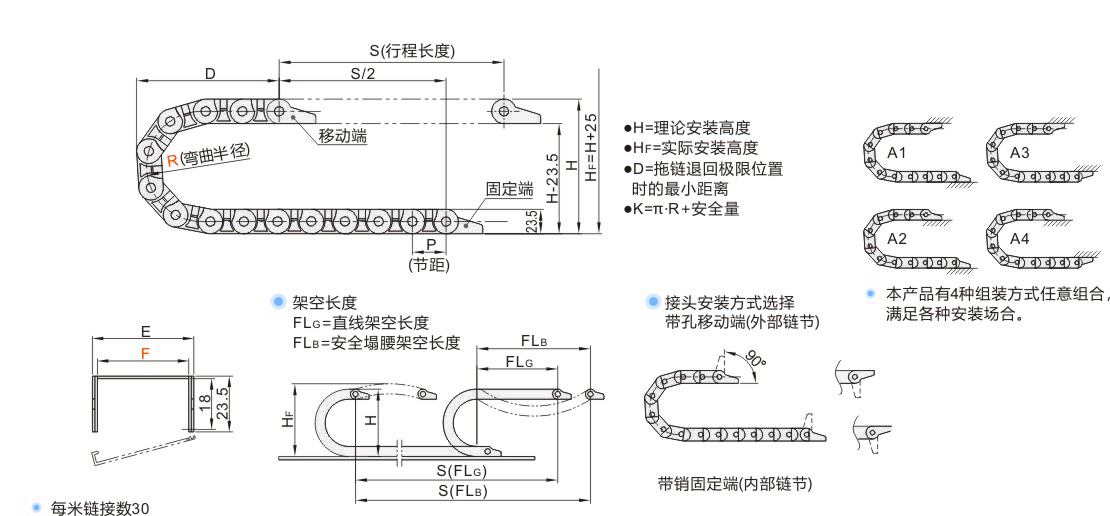

型号		弯曲半 R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	内宽F	弯曲半 R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
JT-KXNQU	18	28	1~	JT-KVNQU-F18	80	70	150	105	28	33.5	16	0.5	1.2	≈0.3
		38			100	80	185	125
		48			120	90	215	145
	25	28		JT-KVNQU-F25	80	70	150	105	35					≈0.34
		38			100	80	185	125
		48			120	90	215	145
		75			175	120	300	200
	37	28		JT-KVNQU-F37	80	74	168	105	47					≈0.39
		38			100	80	185	125
		48			120	90	215	145
		75			175	120	300	200
	50	28		JT-KVNQU-F50	80	70	150	105	60					≈0.47
		38			100	80	185	125
		48			120	90	215	145
		75			175	120	300	200

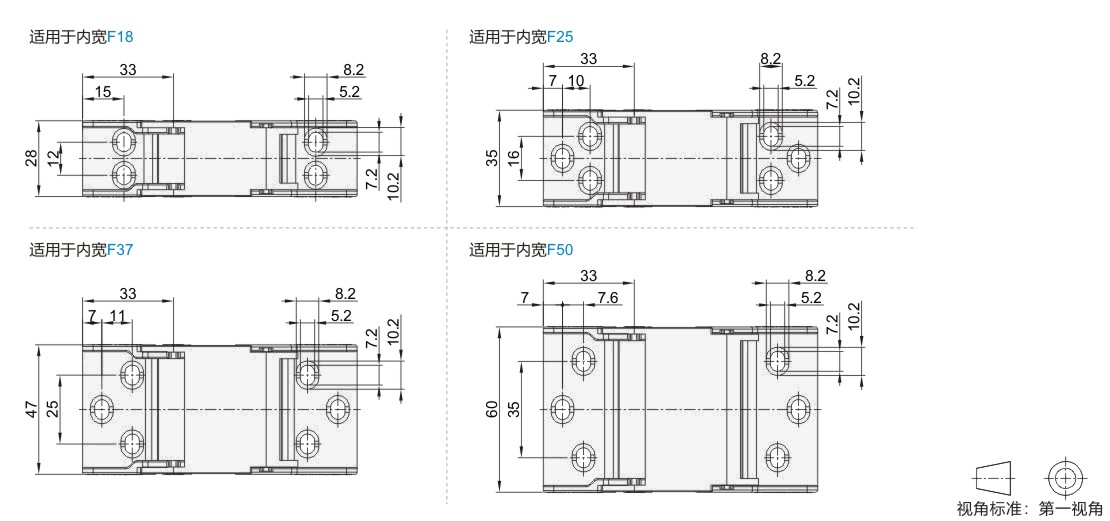

接头

型号
代码	内宽F
JT-KVNQU	18
	25
	37
	50

暂未上传文档资料
