单耳环T型铰链座

图片仅供参考

单耳环T型铰链座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHZSD	S45C	发黑	单耳环 T型 ● W尺寸固定型 ● H7型
JT-UHZSU	S45C	无电解镀镍	单耳环 T型 ● W尺寸固定型 ● H7型
JT-UHZSX	SUS304	—	单耳环 T型 ● W尺寸固定型 ● 无油衬套型
JT-UHZDD	S45C	发黑	单耳环 T型 ● W尺寸固定型 ● 无油衬套型

选型参数

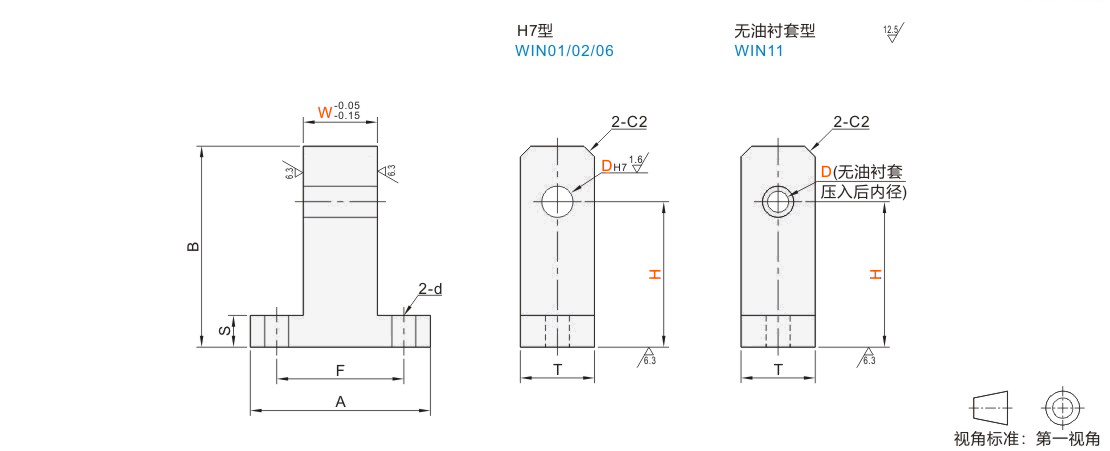

型号			H 最小单位1	W	A	F	B	S	T	d
代码	DH7		H 最小单位1	W	A	F	B	S	T	d
JT-UHZSD JT-UHZSU JT-UHZSX	2	+0.010 0	15~20	4	22	15	H+3	5	6	3.5
	3	+0.010 0	15~25	6	25	15	H+5		9	4.5
	4	+0.012 0	15~25	8	25	17	H+5		9
	5		20~30	8	32	23	H+6		12
	6		20~30	10	32	23	H+8		12
	8	+0.015 0	25~35		38	27	H+8	10	16	5.5
	10	+0.015 0	30~40			28	H+10		16
	12	+0.018 0		12		28			19
	13				50	37			19
	14		35~45				H+12	15	22	6.5
	15			16
	16			16
	20	+0.021 0	40~50	20	65	49	H+14		25	9
	25	+0.021 0	40~50	30	65	49	H+17		30	9

JT-UHZDD

型号			H 最小单位1	W	A	F	B	S	T	d	无油衬套规格
代码	D	D公差 (参考)	H 最小单位1	W	A	F	B	S	T	d	d(内径)	L(全长）
JT-UHZDD	4	+0.062 0	15~25	8	25	17	H+5	5	9	4.5	4	6
	5	+0.065 0	20~30	10	32	23	H+6		12		5	6
	6		20~30		32	23	H+8		12		6	8
	8		25~35		38	27	H+8	10	16	5.5	8	8
	10	+0.068 0	30~40			28	H+10		16		10	8
	12	+0.068 0	30~40	12		28	H+10		19		12	10

JT-UHZDD使用无油衬套型号及数量

D	W	型号	数量
4	8	OFV01-d4-L6	1
5	8	OFV01-d5-L6	1
6	10	OFV01-d6-L8	1
8	10	OFV01-d8-L8	1
10	10	OFV01-d10-L8	1
12	12	OFV01-d12-L10	1
