万向调节超重载脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
万向调节脚杯的负载为竖直方向静载值，计算负载值时需要根据实际场景调整安全系数。
标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。

请根据脚杯螺杆尺寸M进行相关配件选择，详见脚杯可选配件汇总。

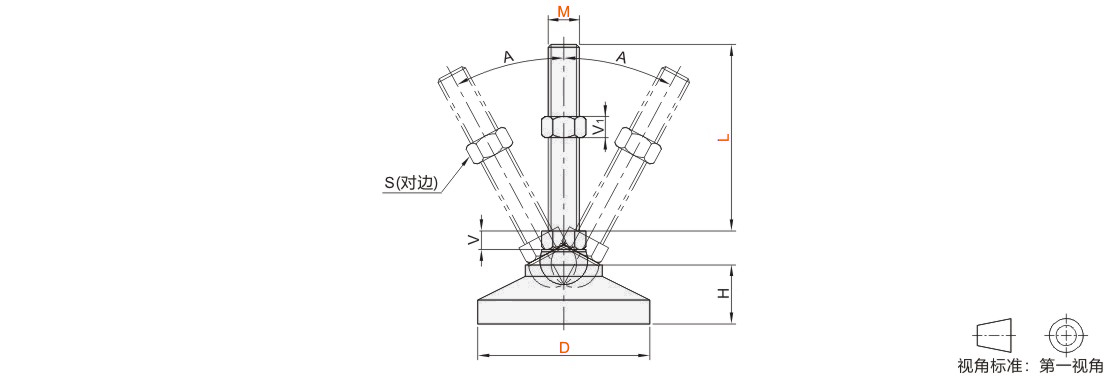

选型参数

选型表

型号		M	L	螺距	S	V	V1	H	A	承载 (Kg)	参考重量 (Kg/pcs)
代码	D	M	L	螺距	S	V	V1	H	A	承载 (Kg)	参考重量 (Kg/pcs)
带防滑槽 JT-UBSQD JT-UBSQX JT-UBSQL 无防滑槽 JT-UBSFD JT-UBSFX JT-UBSFL	50	12	100	1.75	19	8	10	32	20°	300	0.28
			125								0.31
			150								0.35
		16	100	2	24	10	13			400	0.29
			125								0.32
			150								0.36
	60	16	100	2	24	10	13			500	0.3
			125								0.35
			150								0.4
	75	16	100	2	24	10	13	34	25°	1000	0.49
			125								0.56
			150								0.6
		20	75	2.5	30	13	16			1500	0.45
			100								0.5
			125								0.57
			150								0.62
带防滑槽 JT-UBSQD JT-UBSQX JT-UBSQL 无防滑槽 JT-UBSFD JT-UBSFX JT-UBSFL	100	20	100	2.5	30	13	16	28	25°	2000	0.95
			125								1.01
			150								1.JT-VMPSLCSFZMPNZFZ
		24	100	3	36	16	19			2500	1.15
			125								1.22
			150								1.29
			200								1.43
	120	24	100	3	36	16	19			3000	2.03
			125								2.10
			150								2.17
			200								2.31
		30	100	3.5	46	24	24			4000	2.35
			150								2.55
			200								2.75

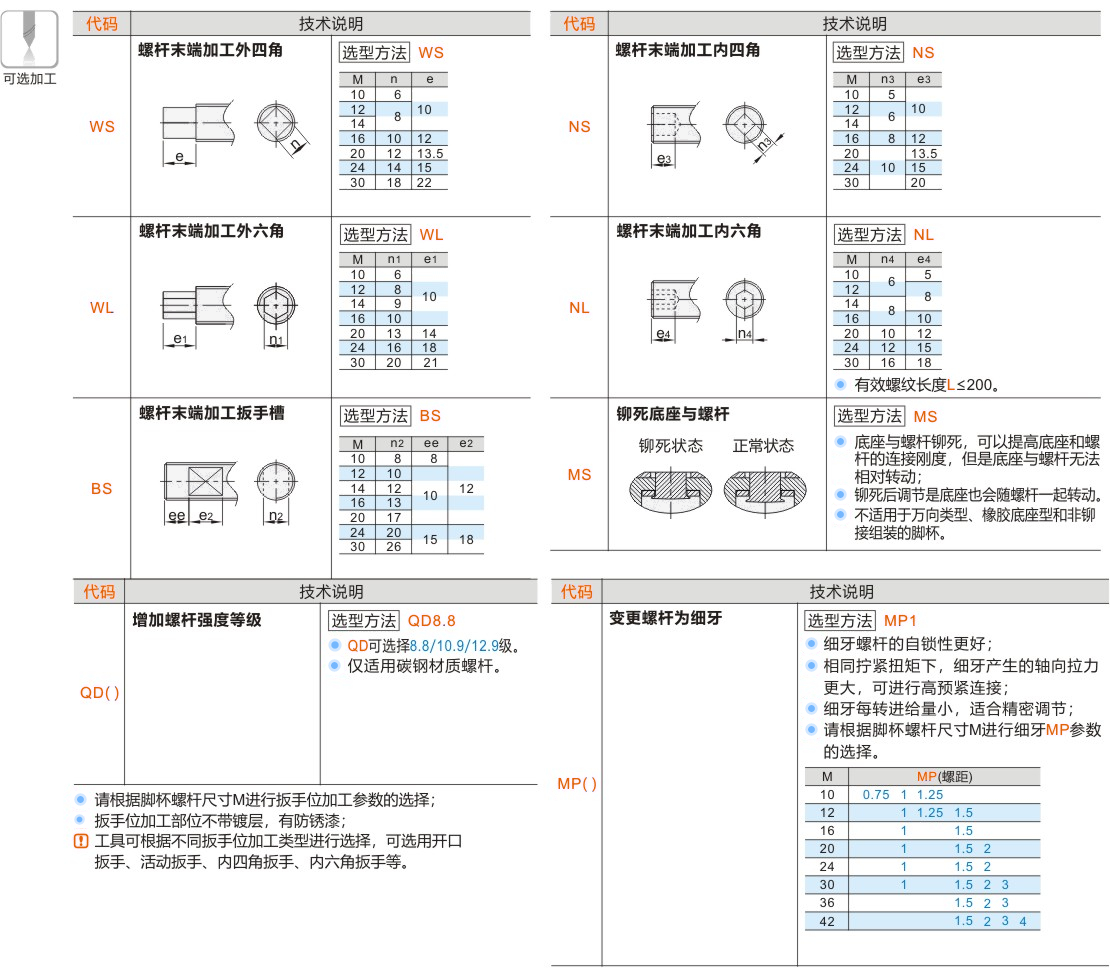

可选加工参数

暂未上传文档资料
