孔径D(mm) *

分体式支柱固定夹

图片仅供参考

分体式支柱固定夹

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	表面处理	附件(螺钉)
JT-PVNSD	螺孔垂直型	S45C	发黑	TAC01
JT-PVNDD	螺孔平行型	S45C	发黑	TAC01
JT-PVNSU	螺孔垂直型	S45C	喷细砂无电解镀镍	TAC21
JT-PVNDU	螺孔平行型	S45C	喷细砂无电解镀镍	TAC21
JT-PVNSO	螺孔垂直型	A6063	本色阳极氧化	TAC21
JT-PVNDO	螺孔平行型	A6063	本色阳极氧化	TAC21
JT-PVNSX	螺孔垂直型	A6063	黑色阳极氧化	TAC01
JT-PVNDX	螺孔平行型	A6063	黑色阳极氧化	TAC01
JT-PVNSM	螺孔垂直型	SUS304	—	TAC21
JT-PVNDM	螺孔平行型	SUS304	—	TAC21

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

附件螺钉

D	JT-PVNSD/JT-PVNDD/JT-PVNSX/JT-PVNDX		JT-PVNSU/JT-PVNDU/JT-PVNSO/JT-PVNSM/JT-PVNDO/JT-PVNDM
10	对应代码 TAC01	M4×12 2个	对应代码 TAC21	M4×14 2个
12		M4×18 2个		M4×18 2个
15		M5×20 2个		M5×20 2个
20		M6×25 2个		M6×25 2个
25		M6×30 2个		M6×30 2个
30		M8×35 2个		M8×35 2个
35		M8×40 2个		M8×40 2个

选型参数

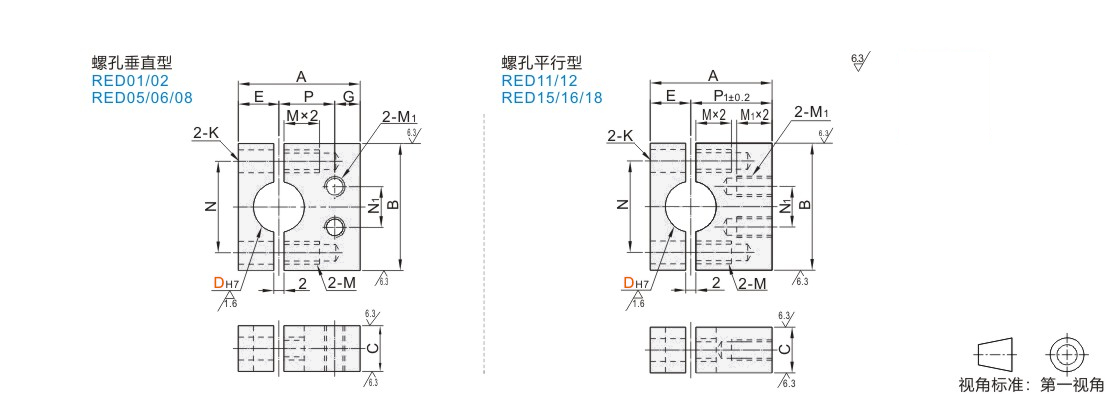

选型表

型号			A	B	C	E	P	P1	G	N	K	M	N1	M1
代码	DH7
代码	DH7														螺孔垂直型 JT-PVNSD/JT-PVNSU JT-PVNSO/JT-PVNSX/JT-PVNSM 螺孔平行型 JT-PVNDD/JT-PVNDU JT-PVNDO/JT-PVNDX/JT-PVNDM	10	+0.015 0	24	25	9	8	11	16	5	18	4.5	M4	8	M4
12	+0.018 0	28	28	10	13	18	20													9				5		4.5	M4	8	M4
15	+0.018 0	37	35	12	12	17	25	8	24	5.5	M5	12	M5
20	+0.021 0	45	45	16	15	20	30	10	30	6.6	M6	16	M6
25		51	50	19	18	23	33		35	6.6	M6	20	M6
30		60	60	19	23	27	37		44	9	M8	25	M8
35	+0.025 0	66	65	22	26	30	40		50	9	M8	28	M8
