无油衬套圆法兰型/对边法兰型引导式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	内径公差	外径公差	使用温度	类型
JT-VJMPDD	铜合金+石墨	F7	h7	-40~150℃	引导式 ● 圆法兰型
JT-VJMPDU	铜合金+石墨	F7	h7	-40~150℃	引导式 ● 对边法兰型

特点
自润滑、免维护，适用于中轻载、低速运动：
适用于直线、旋转运动。
与本产品相配轴径公差：d8重载、e7轻载、g6高精度（仅供参考）。
与本产品相配固定座直径公差：H7（仅供参考）。
当产品压入座孔时在座孔端部或者内壁涂抹少许润滑油，利用油压机或台钳将其慢慢压入座孔，请勿用力敲击产品，以免引起产品变形。

选型参数

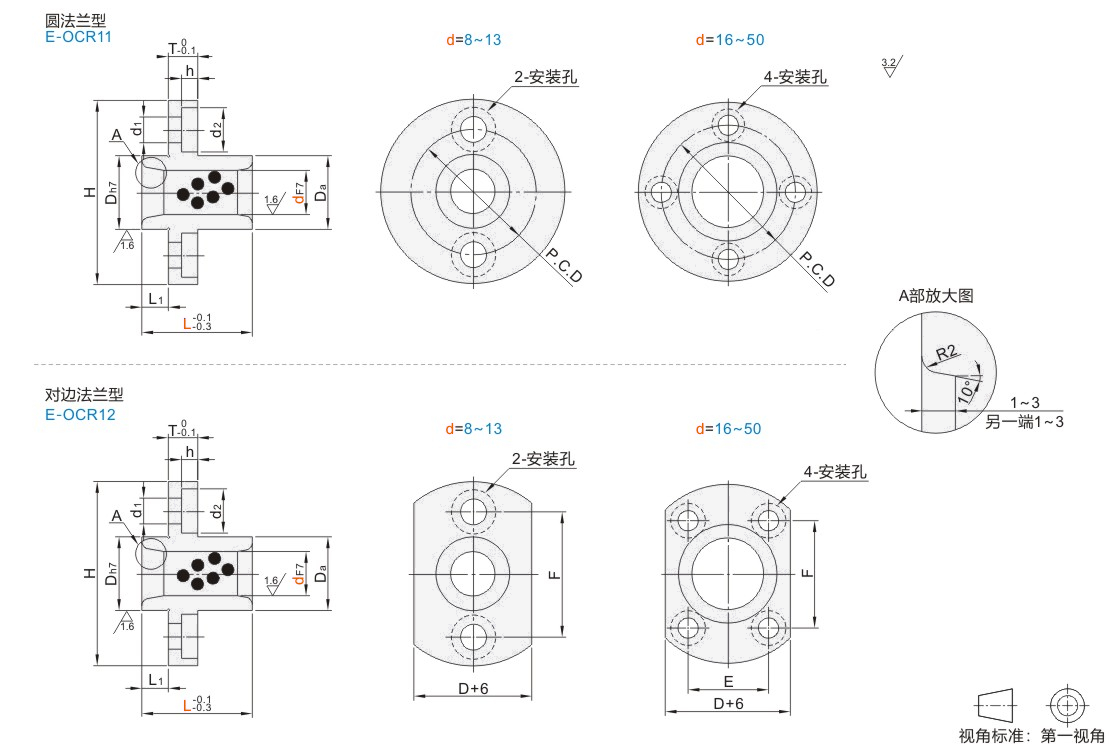

圆法兰型

型号			L	Dh7		Da	L1	H	T	h	d1	d2	P.C.D	适用内六角薄圆柱头螺钉 (需另行采购)
代码	dF7		L	Dh7		Da	L1	H	T	h	d1	d2	P.C.D	适用内六角薄圆柱头螺钉 (需另行采购)
JT-VJMPDD	8	+0.028 +0.013	20 25	12	0 -0.018	11.5	5	27	4	2.3	3.3	6	19	M3×10(2个)
	10	+0.028 +0.013	20 25 30	14		13.5	6	29	4	2.3	3.3	6	21	M3×10(2个)
	12	+0.034 +0.016	20 25 30	18		17.5		36	5	3	4.3	7.5	26	M4×12(2个)
	13		25 30	19	0 -0.021	18.5		37					27	M4×12(2个)
	16		25 30 35 40	22		21.5		40					30	M4×12(4个)
	20	+0.041 +0.020	30 35 40 50	28		27.5	8	49	6	3.7	5.3	9	38	M5×16(4个)
	25		30 35 40	33	0 -0.025	32.5	8	54	6	3.7	5.3	9	43	M5×16(4个)
	30		30 35 40 50 60	38		37.5	10	63	8	4.3	6.3	11	50	M6×20(4个)
	35	+0.050 +0.025	40 50	44		43.5	10	69	8	4.3	6.3	11	56	M6×20(4个)
	40		50 60	50		49.5	13	82	10	5.3	8.5	14	66	M8×25(4个)
	50		60 70	62	0 -0.030	61.5	13	94	10	5.3	8.5	14	78	M8×25(4个)

对边法兰型

型号			L	Dh7		Da	L1	H	T	h	d1	d2	E	F	适用内六角薄圆柱头螺钉 (需另行采购)
代码	dF7		L	Dh7		Da	L1	H	T	h	d1	d2	E	F	适用内六角薄圆柱头螺钉 (需另行采购)
JT-VJMPDU	8	+0.028 +0.013	20 25	12	0 -0.018	11.5	5	27	4	2.3	3.3	6	—	19	M3×10(2个)
	10	+0.028 +0.013	20 25 30	14		13.5	6	29	4	2.3	3.3	6		21	M3×10(2个)
	12	+0.034 +0.016	20 25 30	18		17.5		36	5	3	4.3	7.5		26	M4×12(2个)
	13		25 30	19	0 -0.021	18.5		37						27	M4×12(2个)
	16		25 30 35 40	22		21.5		40					18	24	M4×12(4个)
	20	+0.041 +0.020	30 35 40 50	28		27.5	8	49	6	3.7	5.3	9	22	31	M5×16(4个)
	25		30 35 40	33	0 -0.025	32.5	8	54	6	3.7	5.3	9	25	35	M5×16(4个)
	30		30 35 40 50 60	38		37.5	10	63	8	4.3	6.3	11	30	40	M6×20(4个)
	35	+0.050 +0.025	40 50	44		43.5	10	69	8	4.3	6.3	11	36	43	M6×20(4个)
	40		50 60	50		49.5	13	82	10	5.3	8.5	14	38	54	M8×25(4个)
	50		60 70	62	0 -0.030	61.5	13	94	10	5.3	8.5	14	50	60	M8×25(4个)
