超重载万向调节脚杯

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 底座	材质 / 螺杆	材质 / 橡胶垫	表面处理 / 底座	表面处理 / 螺杆	类型
JT-UBPXD	S45C	S45C	—	镀锌	镀锌	万向可调角度型 ● 无橡胶垫
JT-UBPXU	S45C	S45C	—	镀铬	镀铬	万向可调角度型 ● 无橡胶垫
JT-UBPXQ	S45C	S45C	—	镀镍	镀镍	万向可调角度型 ● 无橡胶垫
JT-UBPXF	S45C	S45C	丁腈橡胶 (NBR)	镀锌	镀锌	万向可调角度型 ● 带橡胶垫
JT-UBPXO	S45C	S45C	丁腈橡胶 (NBR)	镀铬	镀铬	万向可调角度型 ● 带橡胶垫
JT-UBPXX	S45C	S45C	丁腈橡胶 (NBR)	镀镍	镀镍	万向可调角度型 ● 带橡胶垫

由于市面上钢材位为5mm一个梯度，且存在公差，因此车制底座公差-2~0mm均为合理范围。
万向调节脚杯的负载为竖直方向静载值，计算负载值时需要根据实际场景调整安全系数。
高度调节完成后可以锁紧底座上的螺丝，将底座与螺杆进行固定，加强其结构刚性。
标准螺杆长度以25mm为一个梯度，可根据客户要求定制长度，需要注意定制长度后，切短的面无表面处理，碳钢会喷漆防锈。

选型参数

选型表

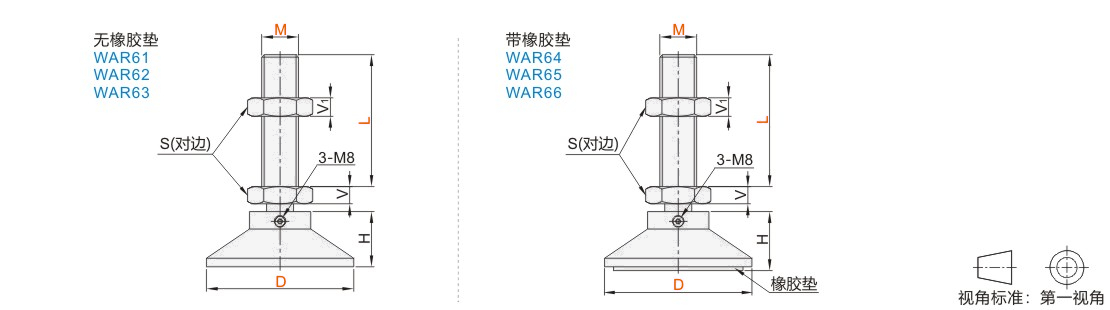

型号		M	L	螺距	S	H		V	V1	承载 (Kg)	参考重量 (Kg/pcs)
代码	D	M	L	螺距	S	JT-UBPXD/JT-UBPXU/JT-UBPXQ	JT-UBPXF/JT-UBPXO/JT-UBPXX	V	V1	承载 (Kg)	参考重量 (Kg/pcs)
无橡胶垫带橡胶垫 JT-UBPXD JT-UBPXF JT-UBPXU JT-UBPXO JT-UBPXQ JT-UBPXX	120	30	100	3.5	46	45	46.7	14	15	4000	3.00
			125								3.04
			150								3.08
			200								3.16
