精小型内螺纹不锈钢针阀

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 手柄	材质 / 固定螺母	材质 / 密封	类型
JT-TWGSU	SUS316	铝合金*	SUS304	PTFE	精小型 ● 内螺纹连接

*当公称型号：04时，手柄材质为不锈钢。

选型参数

选型表

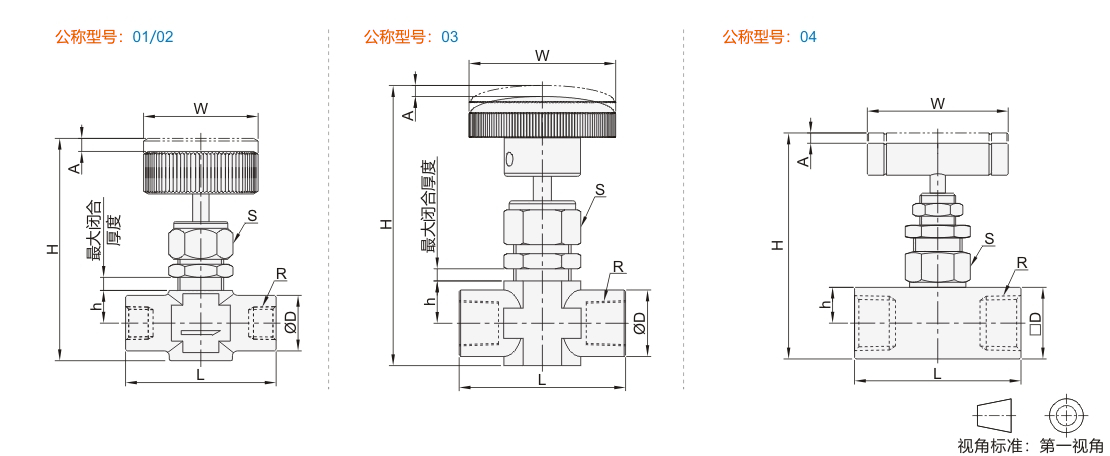

型号		R	D	L	h	H	A	六角对边 S	W	安装孔尺寸	最大闭合厚度
代码	公称型号	R	D	L	h	H	A	六角对边 S	W	安装孔尺寸	最大闭合厚度
JT-TWGSU	01	Rc1/8	17	46	10	63	4	17	Ø35	14	4
	02	Rc1/4	17	48	10	63		17	Ø35	14
	03	Rc3/8	22	55	14	92		22	Ø55	19
	04	Rc1/2	28	65	14	96		22	55	19.2	—
