支柱固定夹异径正交开口式

图片仅供参考

支柱固定夹异径正交开口式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	类型	材质	表面处理	附件(螺钉）
JT-PNSSD	标准型	SS400	发黑	TAC01
JT-PNSSU	标准型	SS400	喷细砂无电解镀镍	TAC21
JT-PNSUD	标准型	A6063	黑色阳极氧化	TAC01
JT-PNSUU	标准型	A6063	本色阳极氧化	TAC21
JT-PNSFD	标准型	0Cr18Ni9 ● SUS304	—	TAC21
JT-PNSDD	反向型	Q235 ● SS400	发黑	TAC01
JT-PNSDU	反向型	Q235 ● SS400		TAC21
JT-PNSQD	反向型	LD31 ● A6063	黑色阳极氧化	TAC01
JT-PNSOD	反向型	0Cr18Ni9 ● SUS304		TAC21

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

附件螺钉

D	JT-PNSSD/JT-PNSDD/JT-PNSUD/JT-PNSQD								JT-PNSSU/JT-PNSDU/JT-PNSUU/JT-PNSFD/JT-PNSOD
8	对应代码 TAC01		M4×8/M4×12 各1个						对应代码 TAC21		M4×8/M4×12 各1个
10			M5×10/M5×12 各1个								M5×10/M5×12 各1个
12			M5×16 2个								M5×16 2个
15			M5×16/M5×20 各2个								M5×16/M5×20 各2个
20			M6×20/M6×25 各2个								M6×20/M6×25 各2个
25			M6×25/M6×30 各2个								M6×25/M6×30 各2个
30			M8×30/M8×35 各2个								M8×30/M8×35 各2个
35			M8×35/M8×40 各2个								M8×35/M8×40 各2个
40			M8×40/M8×45 各2个								—
50			M10×45/M10×55 各2个								—

DH7/D1H7公差和垂直度均为开口槽加工前的公差。

选型参数

选型表

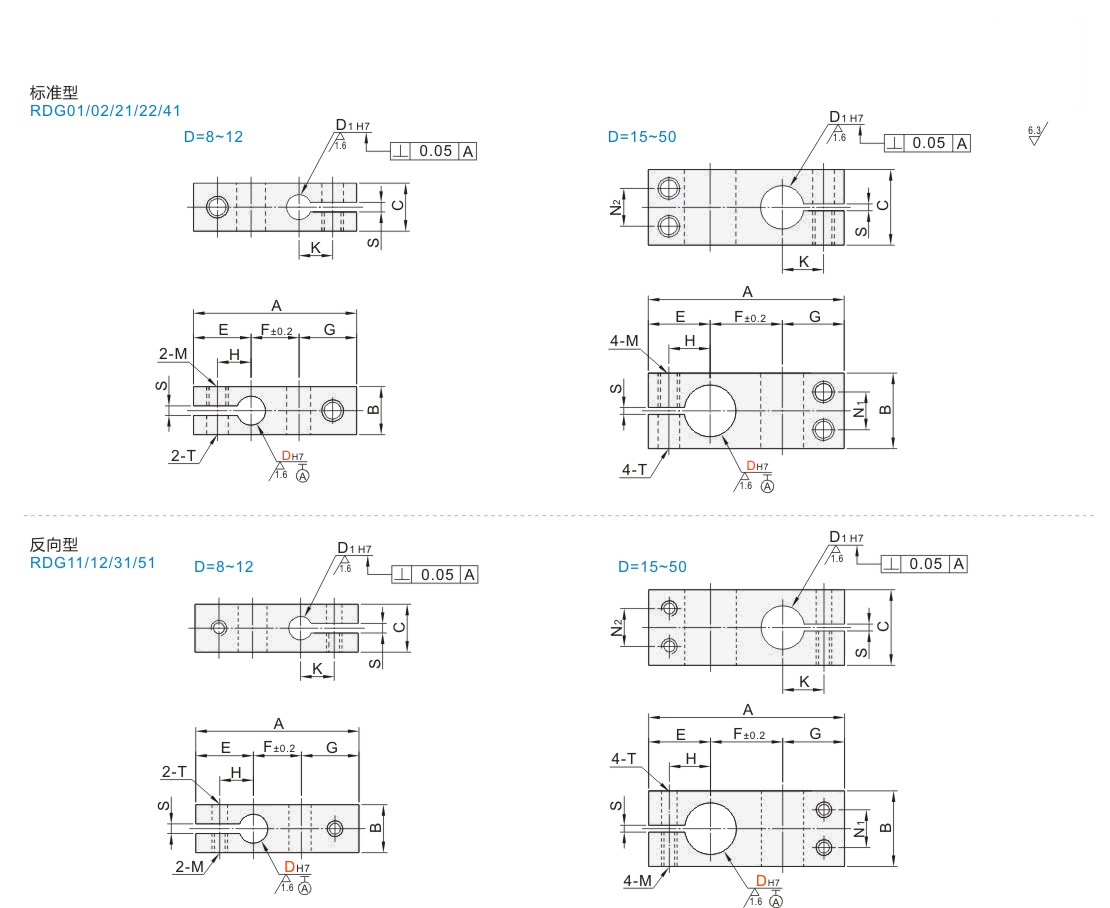

型号			D1H7		A	B	C	E	F	G	H	K	N1	N2	M	T	S
代码	DH7		D1H7		A	B	C	E	F	G	H	K	N1	N2	M	T	S
标准型 JT-PNSSD JT-PNSSU JT-PNSUD JT-PNSUU JT-PNSFD 反向型 JT-PNSDD JT-PNSDU JT-PNSQD JT-PNSOD	8	+0.015 0	6	+0.012 0	37	12	9	13	12	12	8	7	—	—	M4	4.5	1.2~2.3
	10	+0.015 0	8	+0.015 0	43	16	12	15	14	14	9	8			M5	5.5
	12	+0.018 0	10		47	16	16	16	16	15	10	9
	15	+0.018 0	10		51	22	18	18	18	15	12	9	11	9
	20	+0.021 0	15	+0.018 0	65	28	22	22	23	20	15	13	14	11	M6	6.6
	25		15	+0.018 0	73	32	25	25	28	20	18	13	16	14	M6	6.6
	30		20	+0.021 0	85	40	30	29	32	24	21	16	20	15	M8	9
	35	+0.025 0	25		98	45	35	32	39	27	24	19	24	20
JT-PNSSD JT-PNSDD	40		30		106	50	40	34	43	29	26	21	25	20			2.5~3.5
JT-PNSSD JT-PNSDD	50		35	+0.025 0	130	65	50	43	52	35	33	25	28	28	M10	11	2.5~3.5
