接驳型PU/TPU平皮带
图片仅供参考
收藏 分享

接驳型PU/TPU平皮带

产品属性： 暂无产品属性
产品型号： 请点击左侧选项进行选型
代码输送面 / 材质输送面 / 纹理输送面 / 颜色输送面 / 摩擦系数滚轮面 / 材质滚轮面 / 纹理织物
层数		总厚
重量
kg/m²
最小滑轮
直径mm		容许应力
kg/cm
连续使用
温度(°C)
内周
加导条		激光
打孔
包边
JT-VGNFDPU亚光面白色0.3~0.4聚酯织物布纹10.70.864-20~80√√√
JT-VGNFUPU亚光面白色0.3~0.4聚酯织物布纹10.91.084-20~80√√√
JT-VGNFQPU亚光面白色0.3~0.4聚酯织物布纹11.21.1104-20~80√√√
JT-VGNFFPU亚光面白色0.3~0.4聚酯织物布纹21.51.7208-20~80√√√
JT-VGNFOPU亚光面白色0.3~0.4PU布纹222.25010-20~80√√√
JT-VGNMDPU钻石纹白色—聚酯织物布纹11.20.984-20~80√—√
JT-VGNMUPU钻石纹白色—聚酯织物布纹21.71.6208-20~80√—√
JT-VGAFDPU光面白色0.3~0.4PET布纹10.80.9153.5-15~80√√√
JT-VGAFQPU光面蓝色0.3~0.4聚酯织物布纹10.70.7过刀口4-30~110√√√
JT-VGAFFPU光面白色0.3~0.4PU布纹10.91.0204-20~80√√√
JT-VGAFOPU光面蓝色0.3~0.4聚酯织物布纹11.31.4过刀口6-30~110√√√
JT-VGALXPU细布纹白色0.3PU细布纹—1.21.21410-20~90×√√
JT-VGAFLTPU亚光面白色0.7PET浸透布10.70.75153-30~80√√√

导条/包边/激光打孔详见可选加工参数。

选型参数

选型表

型号皮带周长L(m)
最小单位0.001m
代码皮带宽度W
最小单位1mm
JT-VGNFD
JT-VGNFU
JT-VGNFQ
JT-VGNFF
JT-VGNFO
JT-VGAFQ
JT-VGAFO
JT-VGAFL		10~20000.5 ~20
JT-VGNMD
JT-VGNMU
JT-VGALX
10~500
JT-VGAFD
JT-VGAFF		10~600

尺寸公差表

 平皮带不含片基带尺寸公差

● 厚度公差

厚度
(mm)		主体
公差		搭接齿接
~1±0.1-0.2~+0.7±0.2
1.1~1.5±0.2-0.2~+0.5±0.3
2.1~2.5±0.3
2.6~3.0-0.3~+0.5
3.1~3.5-0.4~+0.5
3.6~4.0±0.4-0.4~+0.6±0.4
4.1~4.5-0.4~+0.7
4.6~±0.5

● W公差

宽度(mm)公差
(mm)
起止
310±0.5
1199±1
100400±2
401600±3
601800±4
8011800±5
18012500±6

● L公差

长度(mm)
不加导条
公差
(mm)		加导条
公差
起止
—2000±10±15
20017000±20±25
7001—±0.3%±0.35%

适用:EMB/ EMD/ EMF/ EMS/ EMG/ EME/ EMT系列。

张紧力调整技术指引

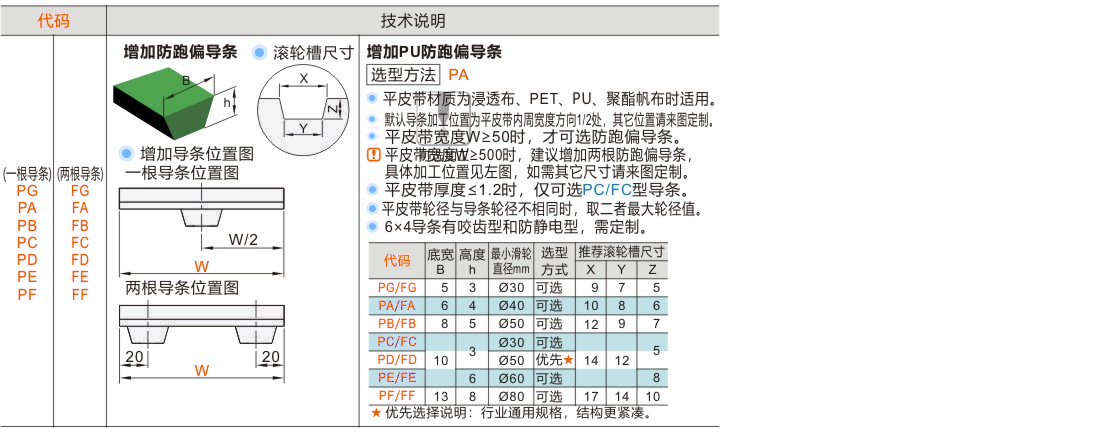

可选加工参数
