内六角圆柱头螺钉

图片仅供参考

内六角圆柱头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	销售方式	材质	表面处理	强度等级	类型
JT-XJTYBMSD	粗牙	盒装	ML40Cr	发黑	12.9	标准型 ● 全牙/半牙
JT-XJTYBMUD	粗牙	盒装	SUS304	—	A2-70	标准型 ● 全牙/半牙

适用标准：DIN 912-1983

选型参数

选型表

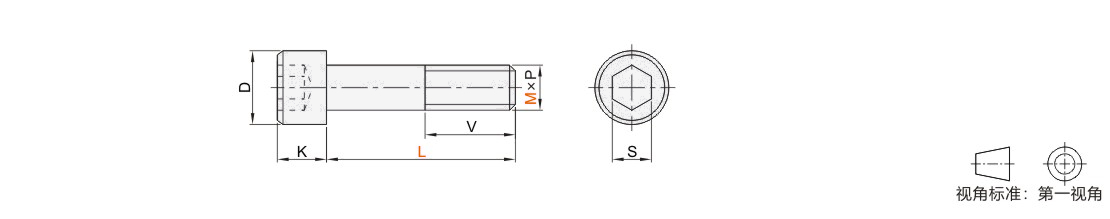

型号		L	PCS/盒	V	P	D		K		S
代码	M	L	PCS/盒	V	螺距	max	min	max	min	max	min
(ML40Cr) JT-XJTYBMSD	3	6	2000	全牙	0.5	5.68	5.32	3	2.86	2.58	2.52
		8
		10
		12
		16	1000
		18
		20
		25
		30		18
	4	6	1000	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02
		8
		10
		12
		16
		18
		20
		25
		30	500	20
	5	8	1000	全牙	0.8	8.72	8.28	5	4.82	4.095	4.02
		20
		12
		16
		18
		20	500
		25
		30		22
	6	10	500	全牙	1	10.22	9.78	6	5.7	5.14	5.02
		12
		16
		18
		20
		25
		30	250
	8	12	250		1.25	13.27	12.73	8	7.64	6.14	6.02
		16
		20
		25
		30	200
(SUS304) JT-XJTYBMUD	3	6	7000	全牙	0.5	5.68	5.32	3	2.86	2.58	2.52
		8	2950
		10	5500
		12	4800
		16	4000
		18	2220
		20	3000
		25	2400
		30	2000
	4	6	3500	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02
		8	1500
		10	2750
		12	2500
		16	2000
		18	2000
		20	1600
		25	1500
		30	1100	20
	5	8	2000	全牙	0.8	8.72	8.28	5	4.82	4.095	4.02
		10	1700
		12	1500
		16	1200
		18	1200
		20	1100
		25	850
		30	750	22
	6	10	1100	全牙	1	10.22	9.78	6	5.7	5.14	5.02
		12	1000
		16	800
		18	750
		20	700
		25	600
		30	500
	8	12	500	全牙	1.25	13.27	12.73	8	7.64	6.14	6.02
		16	425
		20	375
		25	300
		30	275
