斜齿条模数1.5/2.0/3.0/4.0

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	齿面硬度	右旋角	精度等级	类型
JT-KZTOO	S45C	发黑	HRC45~55	19°31′42″	JIS B1702-1 9级	精铣型
JT-KZTXO	S45C	一	HRC45~55	19°31′42″	JIS B 1702-1 6级	研磨型

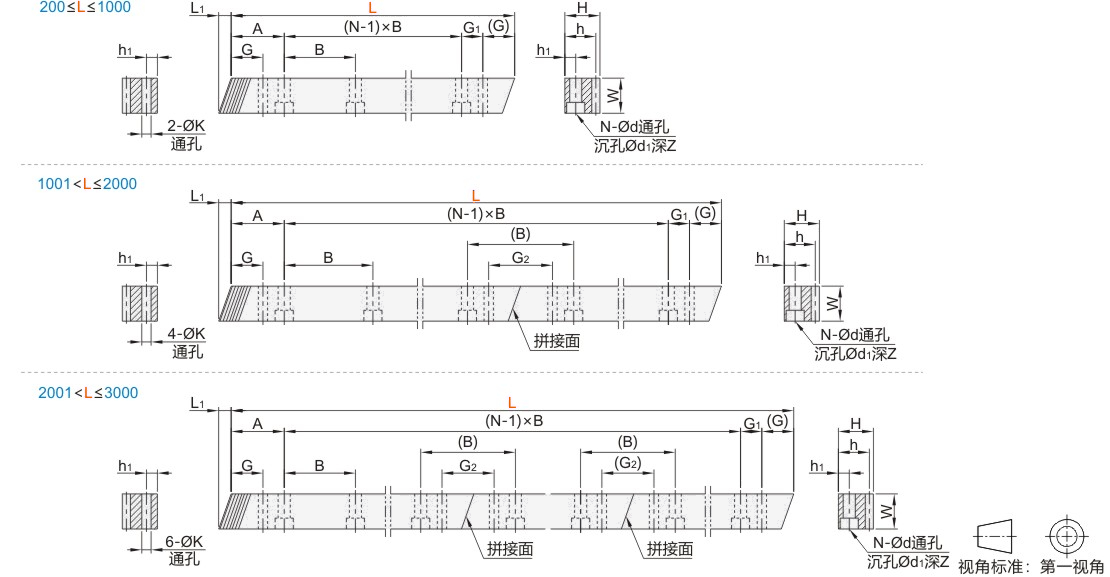

齿条长度200≤L≤1000，整根齿条，仅左端面可拼接使用。

齿条长度1001<L≤2000，由2根齿条拼接组成。

齿条长度2001<L≤3000，由3根齿条拼接组成。

多根齿条拼接情况，最后1根齿条为尾料形式，即为最后1根齿条仅左端面可拼接使用。

选型参数

选型表

型号		L 最小单位1	L1	W	H	h	A	B	h1	d	d1	Z	K	G	G1	G2	孔数N
代码	模数	L 最小单位1	L1	W	H	h	A	B	h1	d	d1	Z	K	G	G1	G2	孔数N
JT-KZTOO JT-KZTXO	1.5	200~3000	6	17	17	15.5	62.5	125	7	6	9.5	7	5.7	31.7	30.8	63.4	(L-A-G1-G)/B+1 ！N值舍去小数取整。
	2.0		8.5	24	24	22			8	7	11	7	5.7	31.7	30.8	63.4
	3.0		10.3	29	29	26			9	10	15	9	7.7	35	27.5	70
	4.0		13.8	39	39	35			12	10	15	9	7.7	33.3	29.2	66.6

暂未上传文档资料

斜齿条 模数1.5/2.0/3.0/4.0
