规格 *

弹簧蝶形铰链

图片仅供参考

弹簧蝶形铰链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

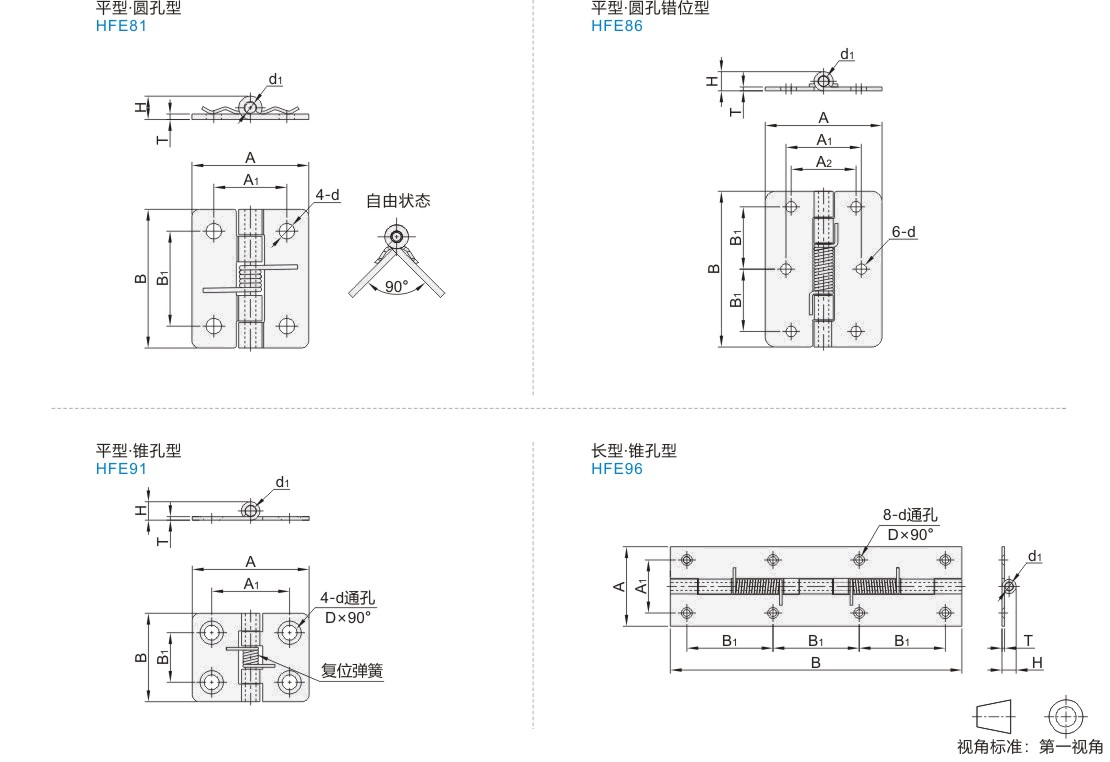

代码	安装孔型	性价比	材质	表面处理	类型
JT-QAVMD	圆孔型	经济型	SPCC	镀锌	平型
JT-QAVMX	圆孔错位型	—	SPCC	镀锌	平型
JT-QAVGD	锥孔型	—	SPCC	镀锌	平型
JT-QAVGX	锥孔型	—	SPCC	镀锌	长型

弹簧铰链开合角度180°内，超出会加快扭力衰减。

选型参数

选型表

型号		A	B	A1	B1	H	T	d	d1	扭矩(N ·m)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	H	T	d	d1	直角展开时	参考重量 (kg/pcs)
JT-QAVMD	38	32	38	20	26	6.4	1.5	4.2	3.4	0.15±20%	0.02

扭矩值为单个铰链时的扭矩。

型号					A			B	A1			B1			A2		T			H	d			d1		D		扭矩(N·m)			参考重量 (kg/pcs)
代码		规格			A			B	A1			B1			A2		T			H	d			d1		D		直角展开时			参考重量 (kg/pcs)
JT-QAVMX		60			45			60	29			24			25		1.5			7.5	4			4		—		0.28±20%			0.04
JT-QAVGD		25			33			25	22			14			—		1			5.3	4.2			3		6.2		0.04±20%			0.01

扭矩值为单个铰链时的扭矩。

型号		A	B	A1	B1	T	H	d	d₁	D	扭矩(N ·m)	参考重量 (kg/pcs)
代码	规格	A	B	A1	B1	T	H	d	d₁	D	直角展开时	参考重量 (kg/pcs)
JT-QAVGX	220	60	220	40	65	2.0	10.7	5.0	6.7	8.0	1.08±20%	0.28

扭矩值为单个铰链时的扭矩。
