锥角定位销带肩型

图片仅供参考

锥角定位销带肩型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	公差等级	材质	硬度
JT-RNFSQ	P尺寸指定型 / 圆型	Dm6	SKS3	淬火硬度58~61HRC
JT-RNFSF	P尺寸指定型 / 圆型	Dm6	SUS304	—

工艺孔加工条件: D·P·L·B≥4且P₁>3。(工艺孔详细尺寸见产品简介) P₁=P-E*tan15*2

选型参数

选型表

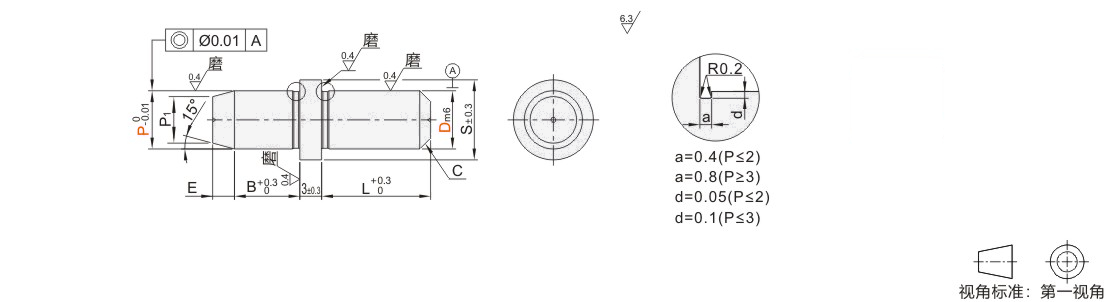

型号			最小单位0.01	L	B	C	E	S
代码	Dm6		P	L	B	C	E	S
JT-RNFSQ JT-RNFSF	2	+0.008 +0.002	1.00~2.00	4	2	0.5	0.5	6
	3	+0.008 +0.002	2.00~4.00	5	2	0.5	1
	4	+0.012 +0.004	2.00~5.00	5	3	1	1
	5		3.00~6.00	10	5		2	8
	6		4.00~7.00	10	5		2	8
	8	+0.015 +0.006	5.00~9.00	15	6	1.5	3	11
	10	+0.015 +0.006	7.00~11.00		8	2		13
	12	+0.018 +0.007	7.00~12.00					15
	13		8.00~13.00	22			4	16
	16		13.00~16.00	22	10	3	4	19
	20	+0.021 +0.008	16.00~20.00	30	10	3	5	23

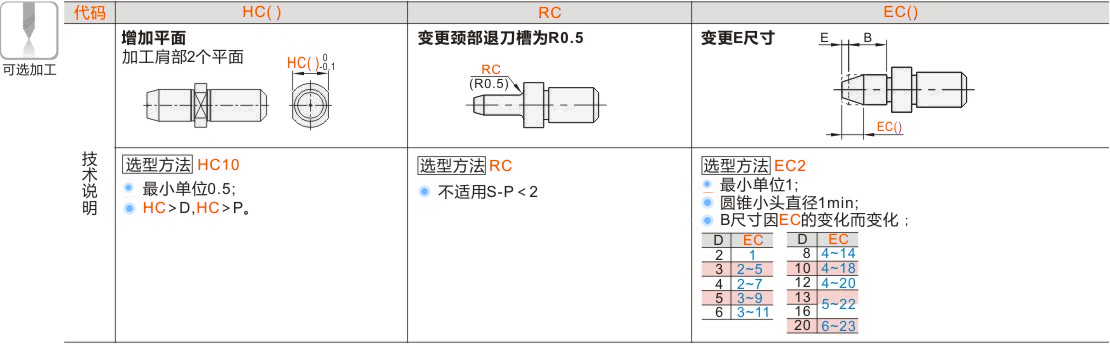

可选加工参数

产品名称

暂未上传文档资料
