选型参数

系列 *

齿数 *

安装基准高度H(mm) *

25~60/1

链条张力调整器高度指定型

图片仅供参考

链条张力调整器高度指定型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 安装版	材质 / 惰轮轴	材质 / 调整螺栓	材质 / 螺帽	材质 / 惰轮	表面处理	类型
JT-KCOSD	SS400	S45C	S45C	S45C	S45C	发黑	高度指定型

特点：可调节“推”、“拉”两个方向的张力，与惰轮成套组装发货。

选型参数

选型表

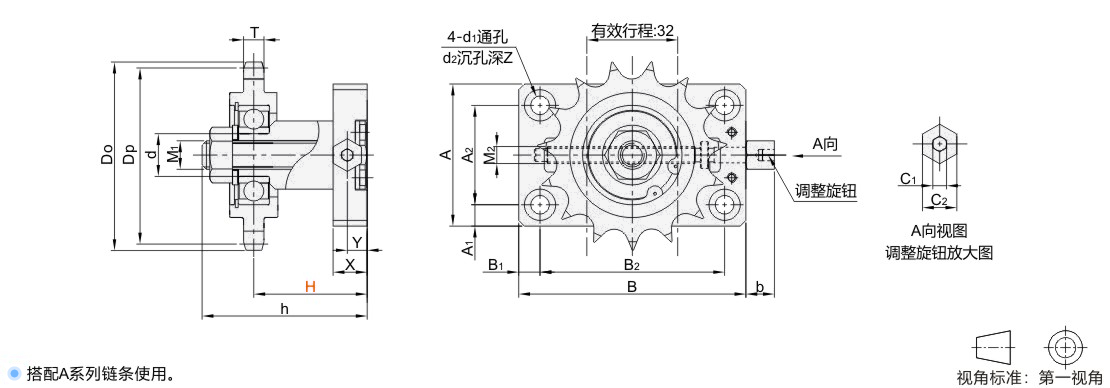

型号		齿数	H 最小单位1	h (最大)	M1	M2	d	A	A1	A2	B	B1	B2	C1	C2	b	d1	d2	Z	X	Y
代码	系列	齿数	H 最小单位1	h (最大)	M1	M2	d	A	A1	A2	B	B1	B2	C1	C2	b	d1	d2	Z	X	Y
JT-KCOSD	35	16	25~45	59.3	M8	M6	12	50	7.5	35	80	7.5	65	4	10	10.5	6.5	11	6.5	12	7
	35	18	25~45	63.3	M10		15
	40	13	30~50	64.3	M8		12
		15		68.3	M10		15
		19		74.3	M14		20	60		45	85		70
	50	13	35~55	73.3	M10	M8	15	60	10	40	90	10	70	5	13	15.5	8.5	14	8.5	16	8
		15		76.3	M12		17
		17		79.3	M14		20
	60	11	40~60	78.3	M10		15
	60	14	40~60	84.3	M14		20

惰轮规格

系列	齿数	轴径	Dp	Do	T	轴承型号
35	16	12	48.82	54	4.3	6001ZZ
35	18	15	54.85	60	4.3	6202ZZ
40	13	12	53.JT-VMPSLCSFZMPNZFZ	59	7.2	6001ZZ
	15	15	61.08	67		6202ZZ
	19	20	77.16	84		6204ZZ
50	13	15	66.34	74	8.7	6202ZZ
	15	17	76.35	84		6203ZZ
	17	20	86.39	94		6204ZZ
60	11	15	67.62	76	11.7	6202ZZ
60	14	20	85.61	95	11.7	6204ZZ
