免键高扭矩圆弧齿同步轮 S3M型

图片仅供参考

免键高扭矩圆弧齿同步轮 S3M型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套
Y-EAC01	S3M100	10	3	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑
Y-EAC01	S3M150	15	3	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑

外形尺寸公差表

A/W/L/ D尺寸	公差
3 <X≤6	±0. 1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

X为尺寸A/W/L/D。

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D. ≥50	0.JT-VMPSLCSFZMPNZFZ

选型参数

选型表

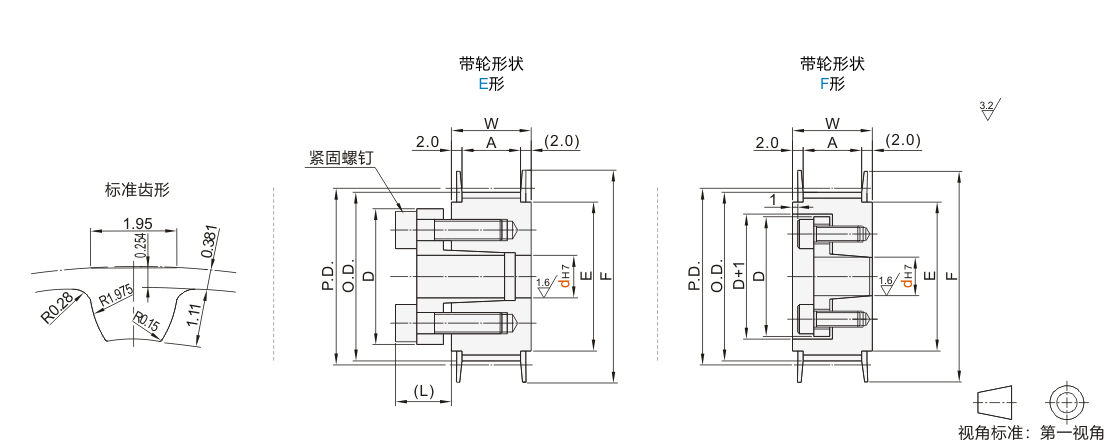

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)				P.D.	O.D.	F	E	带轮公称宽度
型号			S3M100		S3M150						带轮公称宽度
代码	齿数		E形 (CT胀套)	F形 (CH胀套)	E形 (CT胀套)	F形 (CH胀套)					A	W
JT-RVBMSD-S3M100 JT-RVBMSD-S3M150	34	E F	8	6	8	6	32.47	31.71	40	28	S3M100 A:11 W:15 S3M150 A:17 W.21
	36		8	6	8	6	34.38	33.62	40	28
	40		8·10·11	8	8·10·11	8	38.20	37.44	44	32
	44		8~14	8	8~14	8~12	42.02	41.25	48	36
	48		8~16	8	8~16	8~12	45.84	45.JT-VMPSLCSFZMPNZFZ	50	38
	50		8~17	8	8~17	8~12	47.75	46.98	52	40
	60		8~19	8	8~19	8~12	57.30	56.53	61	46
	72		8~25	8	8~25	8~12	68.75	67.99	74	58

胀套孔径尺寸表

dH7	容许最大扭矩N·m	D			L
dH7	CT胀套	CH胀套	CT胀套	CH胀套	L
6	—	5.6	—	22.5	8.5
8	16	8.5	25.5	24.5	8.5
10	39	18	30	29	10.5
11	43	20	31	30
12	48	23	32	31
14	73	—	35	—	12
15	78		36		12
16	83		37		13
17	88		38		13
18	154		43		14
19	163		45
20	171		46
22	186		48
24	206		50
25	216		52
