曲面摇手柄方孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-QBVQL	HT200	镀铬	直杆型 ● 方孔固定
JT-QBVFL	HT200	镀铬	偏置型 ● 方孔固定

选型参数

选型表

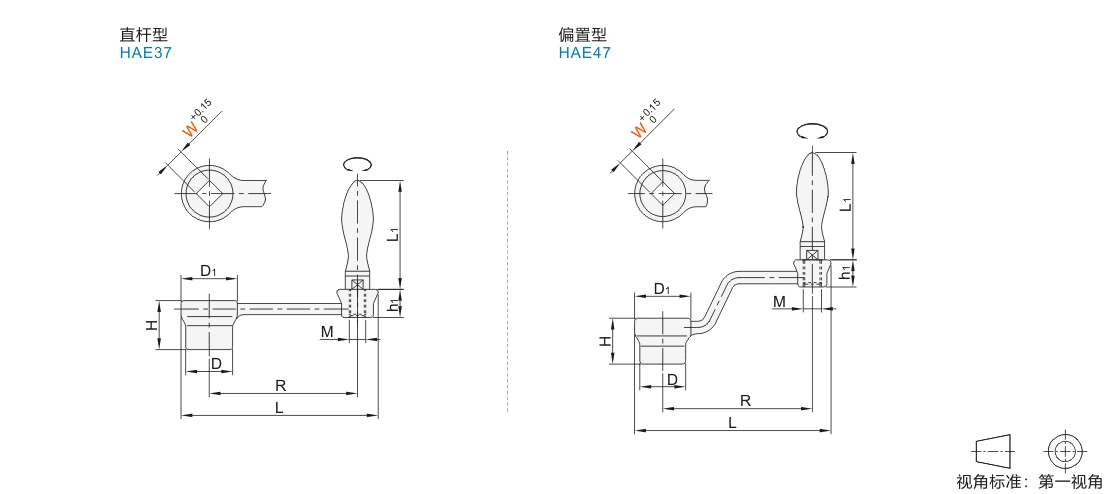

型号		R	L	L1	D	D1	H	h1	M	参考重量 (kg/pcs)
代码	W	R	L	L1	D	D1	H	h1	M	参考重量 (kg/pcs)
直杆型 JT-QBVQL 偏置型 JT-QBVFL	8	63.5	86	49	22	27	22	13	5	0.105
	10	79	105	55	25	30	24	15	6	0.150
	12	98	128	70.7	28	34	28	18	8	0.230
	14	128	162	87.3	33	40	30	19	10	0.360
	17	159.5	198		37	45	34	20		0.510
	19	159.5	198		37	45	34			0.500
	22	170	212		40	50	36			0.680

暂未上传文档资料

曲面摇手柄 方孔型
