法兰型导向轴支座

图片仅供参考

法兰型导向轴支座

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	材质	表面处理
JT-SBASD	标准型·安装孔螺孔 / 圆法兰型	S45C	发黑
JT-SBADD	标准型·安装孔螺孔 / 方法法兰型	S45C	发黑
JT-SBAUD	标准型·安装孔螺孔 / 对边法兰型	S45C	发黑
JT-SBASU	标准型·安装孔螺孔 / 圆法兰型	S45C	喷细砂无电解镀镍
JT-SBADU	标准型·安装孔螺孔 / 方法法兰型	S45C	喷细砂无电解镀镍
JT-SBAUU	标准型·安装孔螺孔 / 对边法兰型	S45C	喷细砂无电解镀镍
JT-SBASX	标准型·安装孔螺孔 / 圆法兰型	SUS304	—
JT-SBADX	标准型·安装孔螺孔 / 方法法兰型	SUS304	—
JT-SBAUX	标准型·安装孔螺孔 / 对边法兰型	SUS304	—

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。

选型参数

选型表

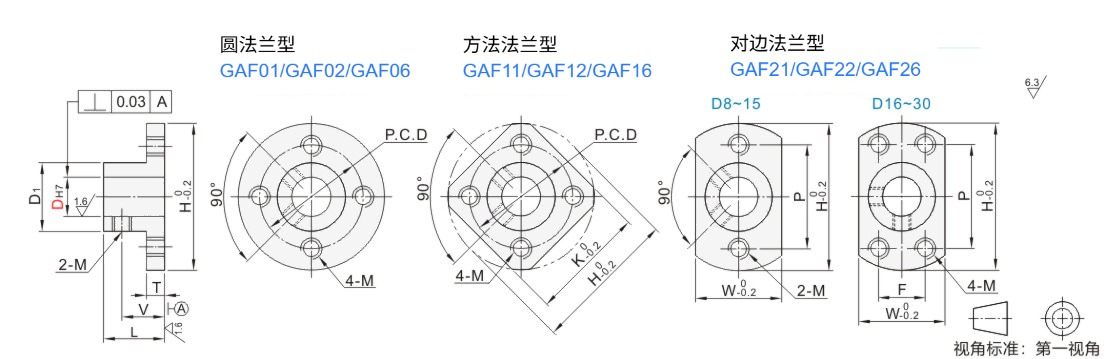

型号			L	D1	H	T	V	P.C.D	K	W	P	F	M
代码	DH7		L	D1	H	T	V	P.C.D	K	W	P	F	M
圆法兰型 JT-SBASD JT-SBASU JT-SBASX 方法兰型 JT-SBADD JT-SBADU JT-SBADX 对边法兰型 JT-SBAUD JT-SBAUU JT-SBAUX	8	+0.015 0	16	11.8	28	5	11	20	22	16	20	—	M4
	10	+0.015 0	20	13.8	30	5	13	22	23	18	22
	12	+0.018 0	24	15.8	36	6	16	26	28	20	26
	15		30	19.8	40		19	30	32	24	30
	16		32	21.8	42		20	32	33	26	28	16
	20	+0.021 0	32	27.8	50	8	21	39	39	32	31	22	M5
	25		38	32.8	55	8	24	44	44	37	36	24	M5
	30		38	37.8	66	10	25	52	52	42	41	27	M6
