三维调节隐藏式铰链双排锥孔型

图片仅供参考

三维调节隐藏式铰链双排锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔型	适用门	材质	表面处理/颜色	类型
JT-QAZLX	双排锥孔型	内装门	ZDC	烤漆(银色)	三维调节型
JT-QAZLM	双排锥孔型	内装门	ZDC	烤漆(黑色)	三维调节型
JT-QAZLG	双排锥孔型	内装门	ZDC	镀砂铬(银色)	三维调节型
JT-QAZMD	双排锥孔型	内装门		镀珍珠铬	三维调节型

三维调节说明：具有三维调节功能，可方便地进行上下、左右、前后方向的微调。

本图所示为拆下上侧螺钉盖后的状态。

选型参数

选型表

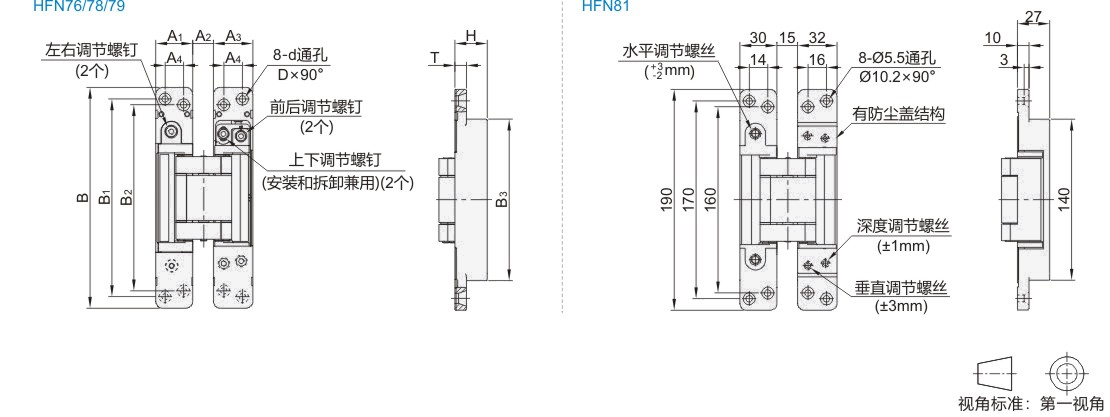

型号		B	A1	A2	A3	A4	B1	B2	B3	H	T	D	d	门宽	门高	门厚	门重 Kg/2个	门重 Kg/3个	负载 (kg)	参考重量 (Kg/pcs)
代码	规格	B	A1	A2	A3	A4	B1	B2	B3	H	T	D	d	门宽	门高	门厚	门重 Kg/2个	门重 Kg/3个	负载 (kg)	参考重量 (Kg/pcs)
JT-QAZLX	160	160	29	14	31	14	146	138	113	25	9	10.3	5.5	900 以下	2400 以下	35以上	45以下	60以下	45	0.77
JT-QAZLM JT-QAZLG	190	190	32	17.7	34	16	170	160	139	28	10	10.3	5.5	900 以下	2400 以下	38以上	100以下	125以下	100	1.05

容许负载为使用2个时的数值。

型号		负载 (kg)	参考重量 (kg/pcs)	适合门厚 (mm)
代码	规格	负载 (kg)	参考重量 (kg/pcs)	适合门厚 (mm)
JT-QAZMD	190	80	0.95	>36

容许负载为使用2个时的数值。
