内六角圆柱头螺钉

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	类型
JT-YBMDU	粗牙	ML40Cr	镀镍	12.9	经济型 ● 全牙/半牙
JT-VYBMSD	粗牙	ML40Cr	发黑	12.9	经济型 ● 全牙/半牙
JT-VYBMUD	粗牙	SUS304	一	A2-70	经济型 ● 全牙

适用标准：DIN 912-1983、GB/T 70.1-20000

选型参数

选型表

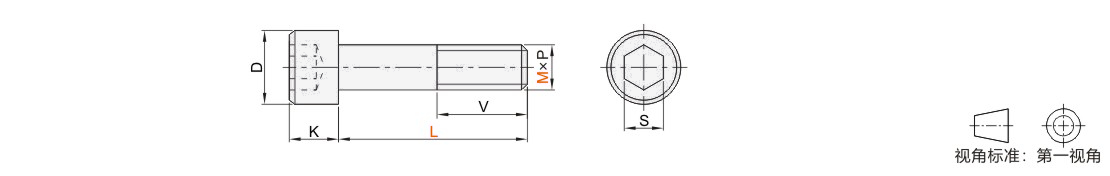

型号		L	V	P	D		K		S
代码	M	L	V	螺距	max	min	max	min	max	min
ML40Cr (镀镍) JT-YBMDU	2	4 5 6 8 10	全牙	0.4	3.98	3.62	2	1.86	1.56	1.52
	2.5	5 6 8 10 12		0.45	4.68	4.32	2.5	2.36	2.06	2.02
	3	5 6 8 10 12 16 20 25		0.5	5.68	5.32	3	2.86	2.58	2.52
	3	30 35 40 45 50	18	0.5	5.68	5.32	3	2.86	2.58	2.52
	4	5 6 8 10 12 16 20 25	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02
	4	30 35 40 45 50 55 60 65 70 75	20	0.7	7.22	6.78	4	3.82	3.08	3.02
	5	6 8 10 12 16 20 25	全牙	0.8	8.72	8.28	5	4.82	4.095	4.02
	5	30 35 40 45 50 55 60 65 70 75 80	22	0.8	8.72	8.28	5	4.82	4.095	4.02
	6	8 10 12 16 20 25 30	全牙	1	10.22	9.78	6	5.7	5.14	5.02
	6	35 40 45 50 55 60 65 70 75 80	24	1	10.22	9.78	6	5.7	5.14	5.02
	8	12 16 20 25 30 35 40	全牙	1.25	13.27	12.73	8	7.64	6.14	6.02
	10	16 20 25 30 35 40	全牙	1.5	16.27	15.73	10	9.64	8.175	8.025
ML40Cr (发黑) JT-VYBMSD	2	3 4 5 6 8 10 12 14 16 20	全牙	0.4	3.98	3.62	2	1.86	1.56	1.52
	2.5	4 5 6 8 10 12 16 18 20 25 30		0.45	4.68	4.32	2.5	2.36	2.06	2.02
	2.6	4 5 6 8 10 12 16 18 20 25 30		0.45	4.68	4.32	2.5	2.36	2.06	2.02
	3	4 5 6 8 10 12 14 16 18 20 22 25		0.5	5.68	5.32	3	2.86	2.158	2.52
	3	30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	18	0.5	5.68	5.32	3	2.86	2.158	2.52
	4	5 6 8 10 12 14 16 18 20 22 25	全牙	0.7	7.22	6.78	4	3.82	3.08	3.02
	4	30 35 40 45 50 55 60 65 70 75 80 85 90 95 100	20	0.7	7.22	6.78	4	3.82	3.08	3.02
	5	6 8 10 12 14 16 18 20 22 25	全牙	0.8	8.72	8.28	5	4.82	4.095	4.02
	5	30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150	22	0.8	8.72	8.28	5	4.82	4.095	4.02
	6	8 10 12 14 16 18 20 22 25 30	全牙	1	10.22	9.78	6	5.7	5.14	5.02
	6	35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150	24	1	10.22	9.78	6	5.7	5.14	5.02
	8	10 12 14 16 18 20 22 25 30 35	全牙	1.25	13.27	12.73	8	7.64	6.14	6.02
	8	40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200	28	1.25	13.27	12.73	8	7.64	6.14	6.02
	10	16 18 20 22 25 30 35 40	全牙	1.5	16.27	15.73	10	9.64	8.175	8.025
	10	45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200	32	1.5	16.27	15.73	10	9.64	8.175	8.025
	12	16 20 25 30 35 40 45 50	全牙	1.75	18.27	17.73	12	11.57	10.175	10.025
	12	55 60 65 70 75 80 85 90 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250	36	1.75	18.27	17.73	12	11.57	10.175	10.025
	14	25 30 35 40 45 50 55	全牙	2	21.33	20.67	14	13.57	12.212	12.032
	14	60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250	40		21.33	20.67	14	13.57	12.212	12.032
	16	25 30 35 40 45 50 55 60	全牙		24.33	23.67	16	15.57	14.212	14.032
	16	65 70 75 80 85 90 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300	44		24.33	23.67	16	15.57
	18	25 30 35 40 45 50 55 60 65	全牙	2.5	27.33	26.67	18	17.57
	18	70 75 80 85 90 95 100 110 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300	48		27.33	26.67	18	17.57
	20	30 35 40 45 50 55 60 65 70 75	全牙		30.33	29.67	20	19.48	17.23	17.05
	20	80 90 100 110 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350	52		30.33	29.67	20	19.48
	22	30 35 40 45 50 55 60 65 70 75	全牙		33.39	32.61	22	21.48
	22	80 85 90 95 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350	56		33.39	32.61	22	21.48
	24	40 45 50 55 60 65 70 75 80 85	全牙	3	36.39	35.61	24	23.48	19.275	19.065
	24	90 95 100 110 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350	60	3	36.39	35.61	24	23.48	19.275	19.065
SUS304 JT-VYBMUD	1.6	3 4 5 6 8 10 12 14 16	全牙	0.35	3.14	2.86	1.6	1.46	1.56	1.52
	2	4 6 8 10 12 14 16 18 20 22 25 30 35 40		0.4	3.98	3.62	2	1.86	1.56	1.52
	2.5	4 5 6 8 10 12 14 16 18 20 22 25 30		0.45	4.68	4.32	2.5	2.36	2.06	2.02
	3	4 5 6 8 10 12 14 15 16 18 20 22 25 30 35 40 45		0.5	5.68	5.32	3	2.86	2.58	2.52
	4	5 6 8 10 12 14 15 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90		0.7	7.22	6.78	4	3.82	3.08	3.02
	5	6 8 10 12 14 15 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100		0.8	8.72	8.28	5	4.82	4.095	4.02
	6	8 10 12 14 15 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 120 130		1	10.22	9.78	6	5.7	5.14	5.02
	8	10 12 14 15 16 18 20 22 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 110 120 130 140 150		1.25	13.27	12.73	8	7.64	6.14	6.02
	10	15 16 18 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130 140 150		1.5	16.27	15.73	10	9.64	8.175	8.025
	12	20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130 140 150		1.75	18.27	17.73	12	11.57	10.175	10.025
	14	30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120 130 140		2	21.33	20.67	14	13.57	12.212	12.032
	16	25 30 35 40 45 50 55 60 65 70 75 80 85 90 100 110 120		2	24.33	23.67	16	15.57	14.212	14.032
	20	30 35 40 45 50 55 60 65 70 75 80 90 100 110 120		2.5	30.33	29.67	20	19.48	17.23	17.05
	24	50 55 60 65 70 75 80 90 100 110 120		3	36.39	35.61	24	23.48	19.275	19.065
