转动型外螺纹手柄球

图片仅供参考

转动型外螺纹手柄球

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺杆 / 材质	螺杆 / 表面处理	握柄部 / 材质	类型
JT-QBLGD	1215MS	镀镍	PF	外螺纹型
JT-QBLGQ	S45C	镀锌	PF	外螺纹内六角孔型

手柄部分可以依轴心做360度旋转。

选型参数

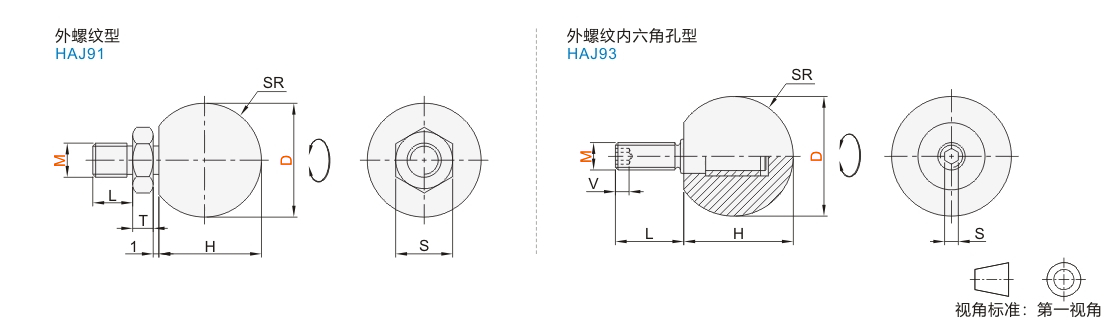

外螺纹型

型号		D	H	L	S	T	参考重量 (kg/pcs)
代码	M	D	H	L	S	T	参考重量 (kg/pcs)
JT-QBLGD	6	20	18	7	10	3.6	0.012
		25	23				0.017
		30	28				0.025
	8	20	18	8	13	5	0.019
		25	23				0.025
		30	28				0.033
	10	30	28	10	17	6	0.049

外螺纹内六角孔型

型号		D	H	L	S	V	参考重量 (kg/pcs)
代码	M	D	H	L	S	V	参考重量 (kg/pcs)
JT-QBLGQ	8	35	32	15	4	4	0.044
	10	40	37	18	5	5	0.099
	12	50	48	20	6	6	0.123
