轴承型号 *

陶瓷深沟球轴承

图片仅供参考

陶瓷深沟球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 套圈	材质 / 球体	材质 / 保持架	轴承游隙	推荐使用最高温度	类型
JT-XXNSD	ZrO2	ZrO2	PTFE	C0	200℃	标准型
JT-XXNSU	ZrO2	ZrO2	一	C3~C4	350℃	满球型

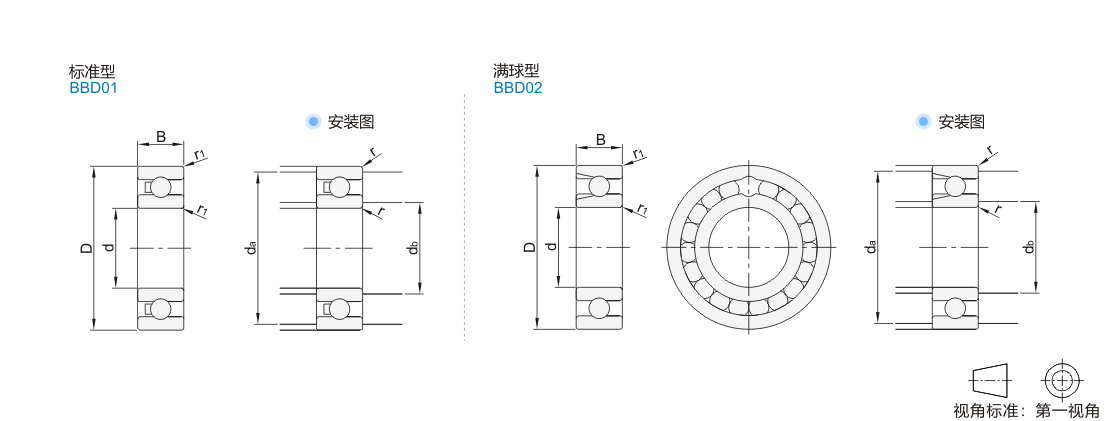

选型参数

选型表

型号		d	D	B	r1	安装尺寸			参考重量
代码	轴承型号	d	D	B	r1	db(min)	da(max)	r(max)	(g)
标准型 JT-XXNSD 满球型 JT-XXNSU	683	3	7	3	0.1	3.9	5.8	0.1	0.24
	693		8	4	0.15	4.2	6.8	0.15	0.50
	603		9	3			7.8		0.70
	623		10	4			8.8		1.30
	684	4	9			5	7.8	0.1	0.50
	694		11			5.2	9.8	0.15	1.30
	604		12		0.2	5.6	10.4	0.2	1.70
	624		13	5	0.2	5.6	11.4		2.30
	685	5	11	5	0.15	6.2	9.8		0.90
	695		13	4	0.2	6.6	11.4		1.90
	605		14	5	0.2	6.6	12.4		2.70
	625		16		0.3	7	14	0.3	3.80
	686	6	13		0.16	7	11.8	0.2	1.50
	696		15		0.2	7.6	13.4	0.2	3
	606		17	6	0.3	8	15	0.3	4.60
	626		19	6	0.3	8	17	0.3	6.30
	687	7	14	5	0.15	8.2	12.8	0.15	1.70
	697		17	5	0.3	9	15	0.3	4
	607		19	6			17		5.90
	627		22	7			20		9.80
	688	8	16	5	0.2	9.6	14.4	0.2	2.50
	698		19	6	0.3	10	17	0.3	5.60
	608		22	7			20		9.30
	628		24	8			22		13
	689	9	17	5	0.2	10.6	15.4	0.2	2.70
	699		20	6	0.3	11	18	0.3	6.50
	609		24	7	0.3	11	22		11
	629		26	8	0.6	13	22		15
