M *

分度销复位型

图片仅供参考

分度销复位型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	销头形状	螺纹	旋钮 / 材质	旋钮 / 表面处理	主体 / 材质	主体 / 表面处理	销 / 材质	销 / 硬度	销 / 表面处理	弹簧 / 材质	锁紧螺帽 / 材质	锁紧螺帽 / 表面处理	类型
JT-VWBRQU	复位型	球面型	细牙	A6061	黑色阳极氧化	1215	发黑	45号钢	45～55HRC	发黑	SUS304	35号钢	发黑	螺纹部短型
JT-VWBRFU	自锁型	球面型	细牙	A6061	黑色阳极氧化	1215	发黑	45号钢	45～55HRC	发黑	SUS304	35号钢	发黑	螺纹部短型
JT-VWBRQO	复位型	球面型	细牙	A6061	黑色阳极氧化	SUS303	—	SUS420F	40～50HRC	镀镍	SUS304	SUS304	—	螺纹部短型
JT-VWBRFO	自锁型	球面型	细牙	A6061	黑色阳极氧化	SUS303	—	SUS420F	40～50HRC	镀镍	SUS304	SUS304	—	螺纹部短型

选型参数

选型表

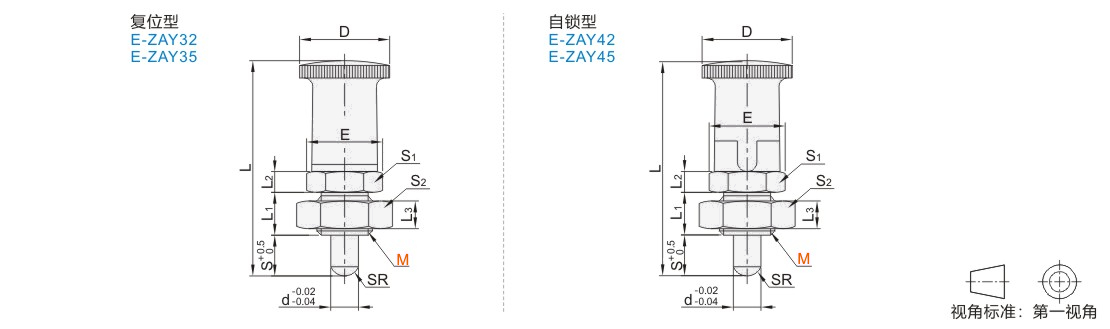

型号			螺距 (细牙)	d	S	D	E	L	L1	L2	L3	S1	S2	SR	负载(N)
代码		M	螺距 (细牙)	d	S	D	E	L	L1	L2	L3	S1	S2	SR	min.		max.
复位型 JT-VWBRQU JT-VWBRQO 自锁型 JT-VWBRFU JT-VWBRFO		12	1.5	6	6	21	19.6	48	10	5	6	17	19	3	6		15.5
		12		6	6	21	19.6	48	10	5	6	17	19	3	6		15.5	16	8	7	26	21.9	56	12	6	8	19	24	4	13.7		21

kgf=N×0.101972
