选择代码

代码参数

支柱材质

支柱表面处理

选型参数

轴径D(mm) *

长度L(mm) *

20~720/1

扳手槽距离端面距离SC(mm) *

0~705/1

螺纹直径M(mm) *

螺纹直径N(mm) *

台阶长度G(mm) *

2~16/1

台阶长度H(mm) *

2~16/1

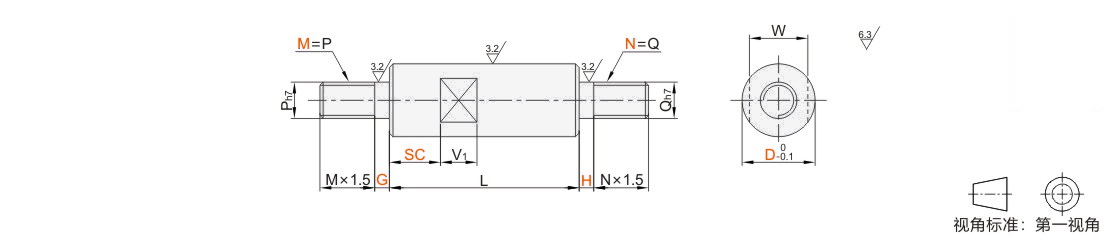

台阶型两端外螺纹圆形支柱

图片仅供参考

台阶型两端外螺纹圆形支柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-PBLOD	SS400	—	台阶型 ● 两端外螺纹型 ● 带扳手槽型
JT-PBLOU	SS400	发黑	台阶型 ● 两端外螺纹型 ● 带扳手槽型
JT-PBLOQ	SS400	无电解镀镍	台阶型 ● 两端外螺纹型 ● 带扳手槽型
JT-PBLOX	SUS304	—	台阶型 ● 两端外螺纹型 ● 带扳手槽型

L	公差
20~300	±0.2
300.5~600	±0.3
601~720	±0.4

Q235材质的产品出货时带有防锈油。

选型参数

选型表

型号		最小单位1		M·N	最小单位1		W	V1
代码	D	L	SC	M·N	G	H	W	V1
JT-PBLOD JT-PBLOU JT-PBLOQ JT-PBLOX	8	20~160	0~150	3 4 5	2~4	2~4	7	10
	10	20~360	0~350	4 5 6	2~5	2~5	8	10
	12	25~420	0~408	5 6 8	2~6	2~6	10	12
	15	30~520	0~508	6 8 10	2~8	2~8	13
	20	40~520	0~508	6 8 10 12	2~10	2~10	17
	25	60~620	0~610	6 8 10 12 16	2~12	2~12	22
	30	60~720	0~705	6 8 10 12 16 20	2~16	2~16	27	16

可选加工参数
