类型

选型参数

工作拉力 *

起重环子母环

图片仅供参考

起重环子母环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMLFD	合金钢	烤漆(红色)	起重环 ● 子母环
JT-YMLFU	合金钢	烤漆(红色)	起重环 ● 强力环

选型参数

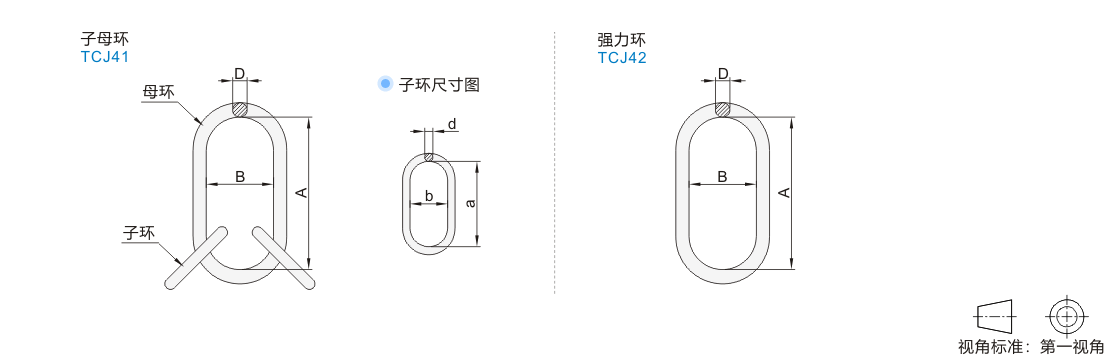

子母环

型号		配合80级链条直径 (3腿或4腿链条)	A	B	D	a	b	d
代码	工作拉力	配合80级链条直径 (3腿或4腿链条)	A	B	D	a	b	d
JT-YMLFD	2.36T	6	135	75	18	54	25	13
	4.25T	8	160	90	22	70	38	16
	6.7T	10	180	100	26	85	40	18
	11.2T	13	200	110	32	115	50	22
	17T	16	260	140	36	140	65	26
	21.2T	18	340	180	45	180	100	32
	26.5T	20	350	190	50			32
	31.5T	22	350	190	50			36
	45T	26	400	200	56			40
	63T	32	460	250	72	200	110	50

破断拉力是工作拉力4倍；不允许超出工作拉力使用。

工作拉力是基于3腿或4腿吊装时，吊装角度0~45°。

强力环

型号		配合80级链条直径		A	B	D
代码	工作拉力	单腿	双腿	A	B	D
JT-YMLFU	1.6T	7	6	110	60	13
	2.12T	8	7	110	60	16
	3.15T	10	8	135	75	18
	5.3T	13	10	160	90	22
	8T	16	13	180	100	26
	11.2T	18	16	200	110	32
	14T	20	18	260	140	36
	17T	22	20	300	160	40
	21.2T	26	22	340	180	45
	31.5T	32	26	350	190	50
	45T	36	32	400	200	56

破断拉力是工作拉力4倍；不允许超出工作拉力使用。

工作拉力是基于双腿吊装时，吊装角度0~45°。
