轻型菱形带座轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 轴承座	材质 / 轴承	类型
JT-YXNK	HT200灰铸铁	GCr15	标准型

轴承内径公差：H7
外形非安装尺寸公差：CT9
轴承座与轴承芯为间隙配合。
不承诺品牌。

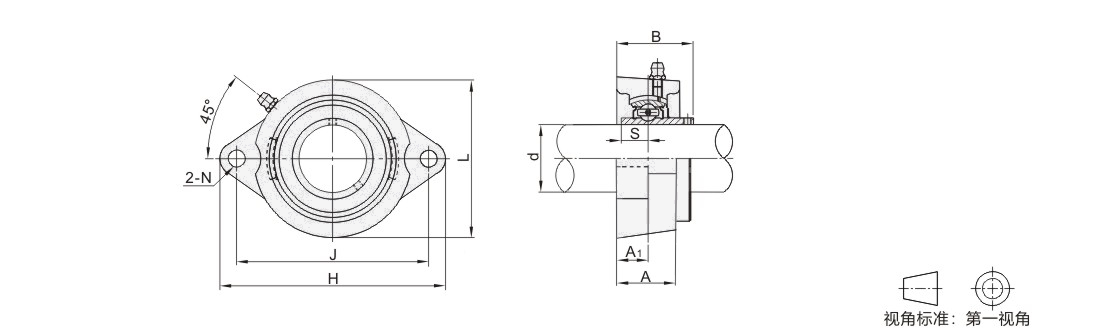

选型参数

选型表

型号		国标型号	d	H	J	L	A1	A	N	S	B	安装孔尺寸(△) 公差	安装孔位置度偏差x	止动螺丝	紧定扭力 ( N·m)	基本额定载荷(N)		重量 (g)
代码	规格	国标型号	d	H	J	L	A1	A	N	S	B	安装孔尺寸(△) 公差	安装孔位置度偏差x	止动螺丝	紧定扭力 ( N·m)	动载荷Cr	静载荷Cor	重量 (g)
JT-YXNK	201G	SBLF201	12	81	63.5	56	9.5	18	8	6	25.5	±0.5	0.6	M6	3~6	9550	4780	300
	202G	SBLF202	15															290
	203G	SBLF203	17															280
	204G	SBLF204	20	90	71.5	61	11	20	10	7	29			M8	6~10	12800	6650	330
	205G	SBLF205	25	95	76	64	11	20	10	7.5	30.5			M8	6~10	14000	7880	420
	206G	SBLF206	30	113	90.5	76	12	22.5	12	8	34			M10	12~21	19500	11200	600

暂未上传文档资料
