紧凑螺帽型滚珠丝杠

图片仅供参考

紧凑螺帽型滚珠丝杠

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMNUG	C10	S55C	SCM415H	高频淬火	渗碳淬火	58~62HRC	58~62HRC	紧凑螺帽型 ● 压轧
JT-IMNQG	C5	S55C	SCM415H	高频淬火	渗碳淬火	58~62HRC	58~62HRC	紧凑螺帽型 ● 研磨

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

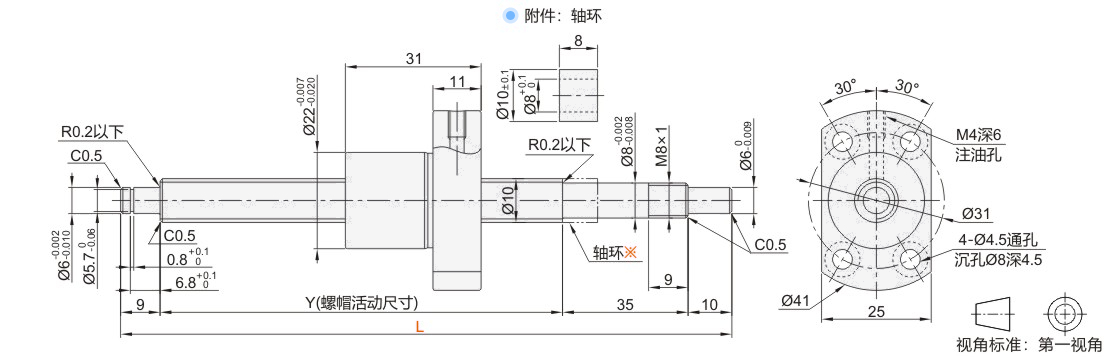

型号											L 最小单位1					Y				滚珠直径					丝杠底径					螺纹旋向				螺母环圈数				轴向间隙				基本额定负载
代码				丝杠轴径				导程			L 最小单位1					Y				滚珠直径					丝杠底径					螺纹旋向				螺母环圈数				轴向间隙				C(动)kN					Co(静)kN
JT-IMNUG JT-IMNQG				10				4			150 ~600					L-54				2					8.4					右旋				3圈1列				0.05以下				1.87					3

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座(规格型号)	推荐丝杠支撑座(规格型号)
JT-IMNUG JT-IMNQG	10	4	圆法兰	JT-IVXSD-8(详情请在怡合达网站搜索查看)	JT-IVXDD-6(详情请在怡合达网站搜索查看)
JT-IMNUG JT-IMNQG	10	4	方形	JT-IVXFD-8(详情请在怡合达网站搜索查看)	JT-IVXQD-8(详情请在怡合达网站搜索查看)

压轧滚珠丝杠与螺帽支架组合(螺帽支架详情请在怡合达网站搜索查看)

型号										螺帽支架
代码			丝杠轴径				导程			代码				规格
JT-IMNUG JT-IMNQG			10				4			JT-IAADD JT-IAADU JT-IAADX				1004C

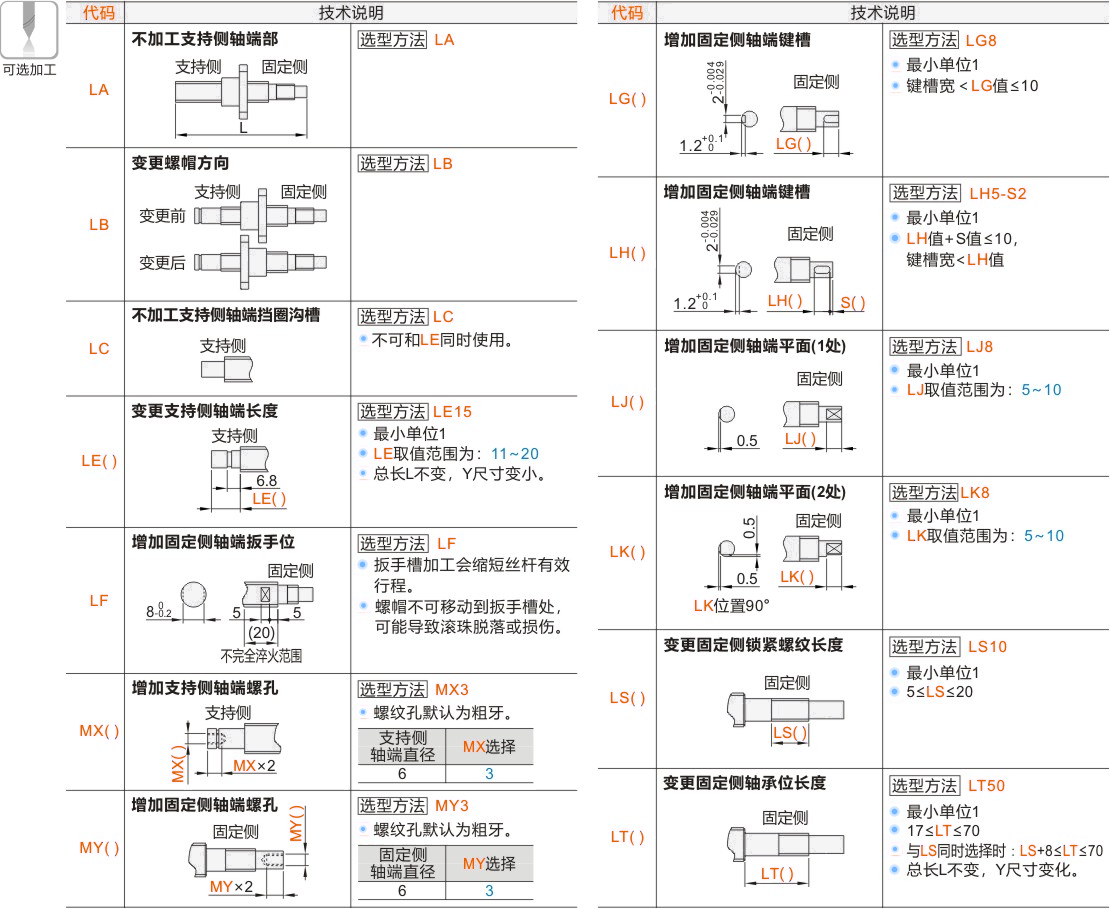

可选加工参数

产品名称

暂未上传文档资料
