还有0项未选择重置

选择代码

代码参数

材质

皮带宽度

表面处理

选型参数

齿数 *

带轮形状 *

轴孔规格 *

内径d(mm) *

台阶孔内径Z(mm) *

14~105/1

台阶孔深度J(mm) *

3~71/0.1

左端台阶孔内径Q(mm) *

14~105/1

右端台阶孔内径R(mm) *

14~105/1

左端台阶孔深度S(mm) *

3~28/1

右端台阶孔深度T(mm) *

3~28/1

图片仅供参考

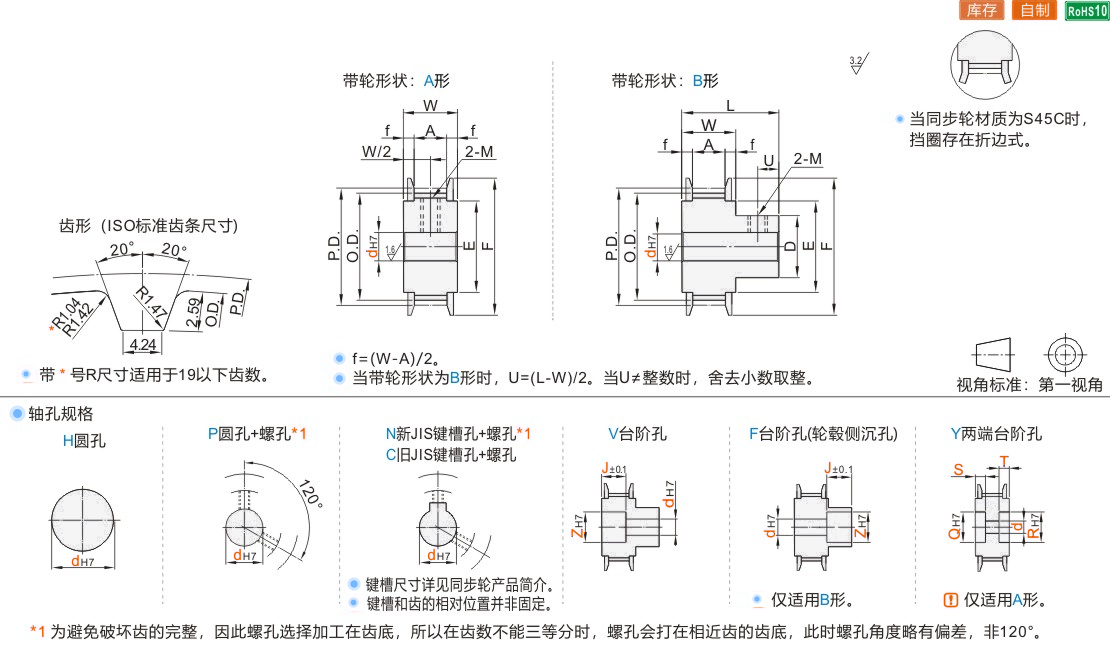

梯形齿同步轮 H型 12.7mm

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
EAL01	H075	19.1 (3/4inch)	12.7	铝合金	铝合金	本色阳极氧化
EAL02	H075	19.1 (3/4inch)	12.7	铝合金	铝合金	黑色阳极氧化
EAL03	H075	19.1 (3/4inch)	12.7	铝合金	铝合金	喷砂镀镍
EAL12	H075	19.1 (3/4inch)	12.7	S45C	SPCC	发黑
EAL13	H075	19.1 (3/4inch)	12.7	S45C	SPCC	喷砂镀镍
EAL16	H075	19.1 (3/4inch)	12.7	SUS304	SUS304	—
EAL21	H100	25.4 (1inch)	12.7	铝合金	铝合金	本色阳极氧化
EAL22	H100	25.4 (1inch)	12.7	铝合金	铝合金	黑色阳极氧化
EAL23	H100	25.4 (1inch)	12.7	铝合金	铝合金	喷砂镀镍
EAL32	H100	25.4 (1inch)	12.7	S45C	SPCC	发黑
EAL33	H100	25.4 (1inch)	12.7	S45C	SPCC	喷砂镀镍
EAL36	H100	25.4 (1inch)	12.7	SUS304	SUS304	—
EAL41	H150	38.1 (1.5inch)	12.7	铝合金	铝合金	本色阳极氧化
EAL42	H150	38.1 (1.5inch)	12.7	铝合金	铝合金	黑色阳极氧化
EAL43	H150	38.1 (1.5inch)	12.7	铝合金	铝合金	喷砂镀镍
EAL52	H150	38.1 (1.5inch)	12.7	S45C	SPCC	发黑
EAL53	H150	38.1 (1.5inch)	12.7	S45C	SPCC	喷砂镀镍
EAL56	H150	38.1 (1.5inch)	12.7	SUS304	SUS304	—
EAL61	H200	50.8 (2inch)	12.7	铝合金	铝合金	本色阳极氧化
EAL62	H200	50.8 (2inch)	12.7	铝合金	铝合金	黑色阳极氧化
EAL63	H200	50.8 (2inch)	12.7	铝合金	铝合金	喷砂镀镍
EAL72	H200	50.8 (2inch)	12.7	S45C	SPCC	发黑
EAL73	H200	50.8 (2inch)	12.7	S45C	SPCC	喷砂镀镍
EAL76	H200	50.8 (2inch)	12.7	SUS304	SUS304	—

轴孔P·N·C螺孔尺寸表

轴孔内径 dH7	M	附件紧定螺钉
12	M4	M4x3
12.7~17	M5	M5x4
18~30	M6	M6x5
31~46	M8	M8x6
47~70	M10	M10x8

选型参数

选型表

型号		带轮形状	轴孔规格	轴孔规格dH7(最小单位1)									轴孔V、F			轴孔Y (最小单位1)		P. D.	O. D.	D	F	E	带轮公称宽度
型号				A形					B形				Z(最小单位1)		J (最小单位0.1)	轴孔Y (最小单位1)							带轮公称宽度
代码	齿数			H	P	N∙C	V	Y	H	P	N∙C	V∙F	A形	B形	J (最小单位0.1)	Q∙R	S∙T						A	W	L
铝合金 JT-VBISD-H075 JT-VBISU-H075 JT-VBISQ-H075 JT-VBIUD-H100 JT-VBIUU-H100 JT-VBIUQ-H100 JT-VBIFD-H150 JT-VBIFU-H150 JT-VBIFQ-H150 JT-VBIXD-H200 JT-VBIXU-H200 JT-VBIXQ-H200 S45C JT-VBIDU-H075 JT-VBIDQ-H075 JT-VBIQU-H100 JT-VBIQQ-H100 JT-VBIOU-H150 JT-VBIOQ-H150 JT-VBILU-H200 JT-VBILQ-H200 SUS304 JT-VBIDX-H075 JT-VBIQX-H100 JT-VBIOX-H150 JT-VBILX-H200	14	A B	H P N C V F Y	12~41	12~30	12~30	12~39	12~39	12~35	12~29	12~22	12~33	14~41	14~35	A形时 3.0≤J≤W-3.0 B形时 3.0≤J≤L-3.0	14~41	3~28 S+T≤W-3	56.60	55.22	39	61	45	皮带宽度19.1 H075 A:21 W:26 L:41 皮带宽度25.4 H100 A:27 W:32 L:47 皮带宽度38.1 H150 A:40 W:45 L:60 皮带宽度50.8 H200 A:54 W:59 L:74
	15			12~46	12~34	12~31	12~44	12~44	12~41	12~33	12~28	12~39	14~46	14~41		14~46		60.64	59.27	45	67	50
	16			12~52	12~40	12~36	12~50	12~50	12~44	12~36	12~30	12~42	14~52	14~44		14~52		64.68	63.31	48	70	56
	17			12~56	12~44	12~41	12~54	12~54	12~44	12~36	12~30	12~42	14~56	14~44		14~56		68.72	67.35	48	80	60
	18			12~56	12~44	12~44	12~54	12~54	12~46	12~38	12~31	12~44	14~56	14~46		14~56		72.77	71.39	50	80	60
	19			14~63	14~49	14~46	14~61	14~61	14~46	14~38	14~31	14~44	16~63	16~46		16~63		76.81	75.44	50	87	67
	20			14~63	14~50	14~50	14~61	14~61	14~54	14~46	14~38	14~52	16~63	16~54		16~63		80.85	79.48	58	87	67
	21			14~71	14~57	14~50	14~69	14~69	14~54	14~46	14~38	14~52	16~71	16~54		16~71		84.89	83.52		95	75
	22			14~71	14~57	14~50	14~69	14~69	14~54	14~46	14~38	14~52	16~71	16~54		16~71		88.94	87.56		95	75
	24			16~80	16~65	16~55	16~78	16~78	16~54	16~46	16~38	16~52	18~80	18~54		18~80		97.01	95.65		104	84
	25			16~86	16~70	16~55	16~84	16~84	16~59	16~47	16~44	16~57	18~86	18~59		18~86		101.06	99.69	63	111	90
	26			20~86	20~70	20~55	20~84	20~84	20~59	20~47	20~44	20~57	22~86	22~59		22~86		105.11	103.73		111	90
	28			20~86	20~70	20~55	20~84	20~84	20~59	20~47	20~44	20~57	25~94	22~59		25~94		113.19	111.82		123	102
	30			20~86	20~70	20~55	20~84	20~84	20~59	20~47	20~44	20~57	25~95	22~59		25~95		121.28	119.90		127	105
	32			20~86	20~70	20~55	20~84	20~84	20~59	20~47	20~44	20~57	25~95	22~59		25~95		129.36	127.99		135	115
	34			20~86	20~70	20~55	20~84	20~84	20~67	20~55	20~47	20~65	25~95	22~67		25~95		137.45	136.JT-VMPSLCSFZMPNZFZ	71	144	125
	36			20~86	20~70	20~55	20~84	20~84	20~67	20~55	20~47	20~65	25~95	22~67		25~95		145.53	144.16	71	152	130
S45C JT-VBIQU-H100 JT-VBIQQ-H100 JT-VBIOU-H150 JT-VBIOQ-H150 SUS304 JT-VBIDX-H075 JT-VBIQX-H100 JT-VBIOX-H150 JT-VBILX-H200	38	A		20~86	20~70	20~55	20~103	20~103	—	—	—	—	22~95	—		22~95		153.62	152.24	88	165	140
	40			20~86	20~70	20~55	20~103	20~103					22~95			22~95		161.70	160.33		170	150
	42			20~86	20~70	20~55	20~103	20~103					22~95			22~95		169.79	168.41		180	155
	44			20~105	20~70	20~55	20~103	20~103					22~125			22~125		177.87	176.50		190	170
	48			20~105	20~70	20~55	20~103	20~103					22~125			22~125		194.04	192.67		205	180
	50			20~105	20~70	20~55	20~103	20~103					22~125			22~125		202.13	200.76		210	185

轴孔规格H、V、F、Y时，无螺孔。带轮类型H075、H200时,齿数不超过36。
选购新JIS键槽孔+螺孔的轴孔直径10时，键槽尺寸可选择N-d10或N-d10K(请参阅同步轮产品简介)。
“可选加工 ”见同步轮产品简介。孔径8、9、11、13、14、17、21 ~29、31、32、46~49不适用轴孔规格C。

键槽尺寸

C：旧JIS键槽尺寸表

dH7 轴孔径·符号	bF7		t公差
dH7 轴孔径·符号	bF7		t公差	C-d10	4	+0.022 +0.010	1.5	+0.1 0
C-d12					4		1.5
C-d15	5	2
C-d16
C-d18
C-d19
C-d20
C-d30	7	+0.028 +0.013	3
C-d33	10		3.5
C-d34
C-d35
C-d36
C-d37
C-d38
C-d39
C-d40
C-d41	12	+0.034 +0.016
C-d42
C-d43
C-d44
C-d45
C-d50

N：新JIS（B1301）键槽尺寸表

公称型号	dH7		bJS9		t公差
N-d8	8	+0.015 0	3	±0.0125	1.4	+0.1 0
N-d10	10		3	±0.0125	1.4
N-d10K	10		4	±0.015	1.8
N-d11	11	+0.018 0
N-d12	12
N-d12.7	12.7		5		2.3
N-d13	13
N-d14	14
N-d15	15
N-d16	16
N-d17	17
N-d18	18		6		2.8
N-d19	19	+0.021 0
N-d20	20
N-d21	21
N-d22	22
N-d23	23		8	±0.018	3.3	+0.20
N-d24	24
N-d25	25
N-d26	26
N-d27	27
N-d28	28
N-d29	29
N-d30	30
N-d31	31	+0.025 0	10
N-d32	32
N-d33	33
N-d34	34
N-d35	35
N-d36	36
N-d37	37
N-d38	38
N-d39	39		12	±0.021	3.3
N-d40	40
N-d41	41
N-d42	42
N-d43	43
N-d44	44
N-d45	45		14		3.8
N-d46	46
N-d47	47
N-d48	48
N-d49	49
N-d50	50
N-d51	51	+0.030 0	16		4.3
N-d52	52
N-d53	53
N-d54	54
N-d55	55
N-d56	56
N-d57	57
N-d58	58
N-d59	59		18		4.4
N-d60	60
N-d61	61
N-d62	62
N-d63	63
N-d64	64
N-d65	65
N-d66	66		20	±0.025	4.9
N-d67	67
N-d68	68
N-d69	69
N-d70	70
N-d71	71
N-d72	72
N-d73	73
N-d74	74
N-d75	75
N-d76	76		22		5.4
N-d77	77
N-d78	78
N-d79	79
N-d80	80
