选型参数

长度L(mm) *

50~6000/1

L型铝合金型材

图片仅供参考

L型铝合金型材

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理
ATY05	A6063-T5	喷砂氧化

切断面未进行氧化处理。
最大使用长度：5800~5850mm；
整条标准长度：6000~6020mm。
可定制表面处理。

选型参数

选型表

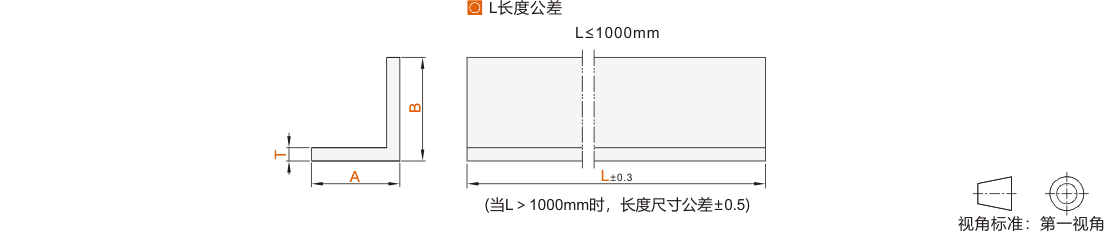

型号				L 最小单位1	截面尺寸	每米重量Kg/m (理论值)	截面积(mm²)	截面惯性矩
代码	A	B	T	L 最小单位1	截面尺寸	每米重量Kg/m (理论值)	截面积(mm²)	ℓx	ℓy
ATY05-L	15	15	1.5	50~6000	15×15	0.12	42.75	0.09×10⁴	0.09×10⁴
		20	2		15×20	0.18	66	0.26×10⁴	0.13×10⁴
		30			15×30	0.24	86	0.81×10⁴	0.14×10⁴
	20	20			20×20	0.21	76	0.28×10⁴	0.28×10⁴
		20	3		20×20	0.31	111	0.41×10⁴	0.41×10⁴
		40	2		20×40	0.32	116	1.96×10⁴	0.35×10⁴
		40	3		20×40	0.47	171	2.83×10⁴	0.49×10⁴
	25	25	2		25×25	0.27	96	0.58×10⁴	0.58×10⁴
		25	3		25×25	0.39	141	0.82×10⁴	0.82×10⁴
		50	3		25×50	0.60	216	5.66×10⁴	0.99×10⁴
	30	30	2		30×30	0.32	116	1.02×10⁴	1.02×10⁴
			3			0.47	171	1.46×10⁴	1.46×10⁴
			5			0.76	275	2.22×10⁴	2.22×10⁴
	40	40	2		40×40	0.43	156	2.48×10⁴	2.48×10⁴
			3			0.64	231	3.58×10⁴	3.58×10⁴
			4			0.84	304	4.61×10⁴	4.61×10⁴
			5			1.03	375	5.56×10⁴	5.56×10⁴
			6			1.22	444	6.45×10⁴	6.45×10⁴
	45	45	5.7		45×45	1.32	480.51	9.01×10⁴	9.01×10⁴
	50	50	3		50×50	0.80	291	7.15×10⁴	7.15×10⁴
	50	50	5		50×50	1.31	475	11.25×10⁴	11.25×10⁴
	60	60	3		60×60	0.97	351	12.54×10⁴	12.54×10⁴
	60	60	5		60×60	1.58	575	19.91×10⁴	19.91×10⁴
	75	75	5		75×75	2.00	725	39.83×10⁴	39.83×10⁴
	75	75	6		75×75	2.38	864	46.88×10⁴	46.88×10⁴
	100	100	6		100×100	3.20	1164	114.39×10⁴	114.39×10⁴

实际重量与理论重量之间存在轻微差异，这主要源于生产工艺、包装材料等因素的影响。

提供来图加工服务。
