直线导轨限位块双孔直角型

图片仅供参考

直线导轨限位块双孔直角型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 国际	材质 / 相当	表面处理	类型
JT-HMWSO	45	S45C	镀硬铬	双孔L型 ● 复合型
JT-HMWSL	45	S45C	发黑	双孔L型 ● 复合型
JT-HMWSX	0Cr18Ni9	SUS304	—	双孔L型 ● 复合型

特点：双螺孔设计可将缓冲器与定位螺栓集成在同一侧装支架上且结构强度高。

选型参数

选型表

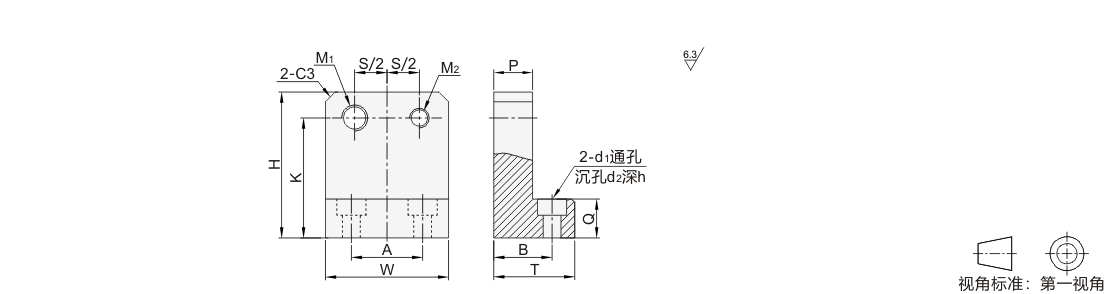

型号		W	H	A	B	P	Q	T	M1	M2	S	K	d1	d2	h	适用导轨宽度系列	适用怡合达导轨型号
代码	适用导轨规格	W	H	A	B	P	Q	T	M1	M2	S	K	d1	d2	h	适用导轨宽度系列	适用怡合达导轨型号
JT-HMWSO JT-HMWSX JT-HMWSL	15A	38	27	22	18	12	12	24	M6×0.75	M5	18	19	5.5	9	5	微型15系列	IAC/IAF-H16 IAJ/IAM-H16
	15B	38	38	22	18	12	12	24	M6×0.75	M5	18	31	5.5	9	5	重载15系列	IBJ-H24 IBC-H28
	20A	38	35	22	18	12	12	24	M8×1.0	M6	20	27	5.5	9	5	微型20系列	—
	20B	38	45	22	18	12	12	24	M8×1.0	M6	20	37	5.5	9	5	重载20系列	IBJ/IBP-H30 IBC/IBF-H30
	25A*	40	40	24	23	12	12	32	M8×1.0	M6	20	32	6.6	11	6	微型25系列	—
	25B*	40	51	24	23	12	12	32	M8×1.0	M6	20	44	6.6	11	6	重载25系列	IBJ/IBP-H36 IBC/IBF-H40
	30B*	46	60	30	28	16	16	38	M10×1.0	M8	24	51	9.0	14	8	重载30系列	IBJ/IBP-H42 IBC/IBF-H45
	35B*	52	70	36	31	16	16	45	M10×1.0	M8	30	61	9.0	14	8	重载35系列	—

SUS304材质无带*号规格。
